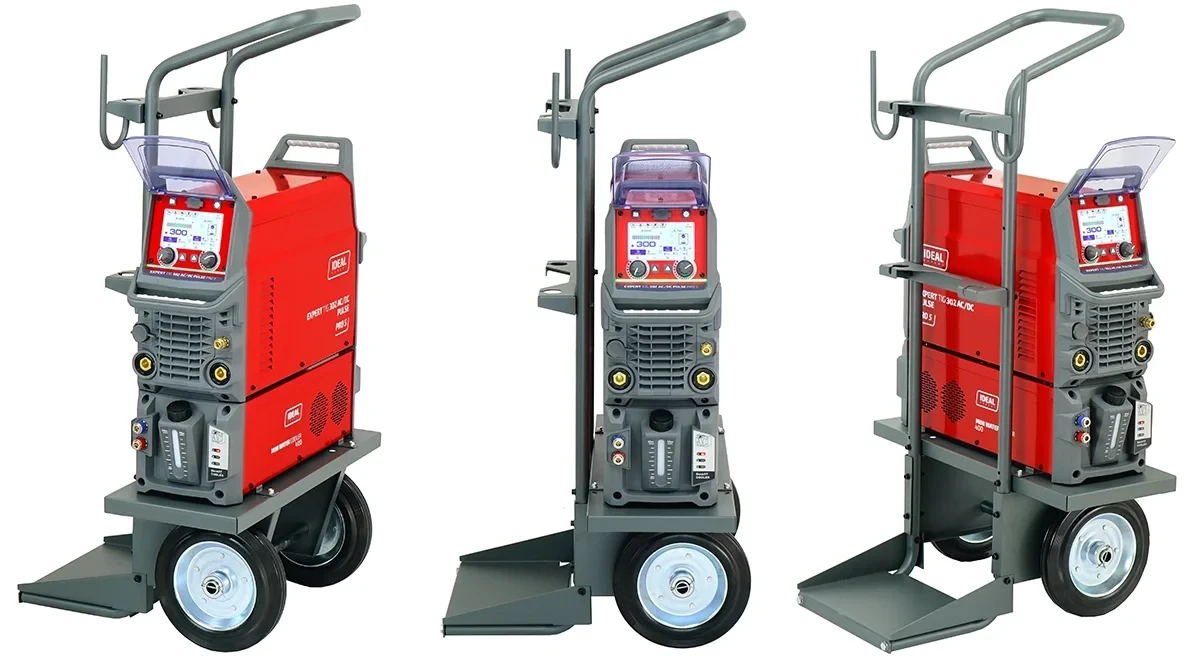

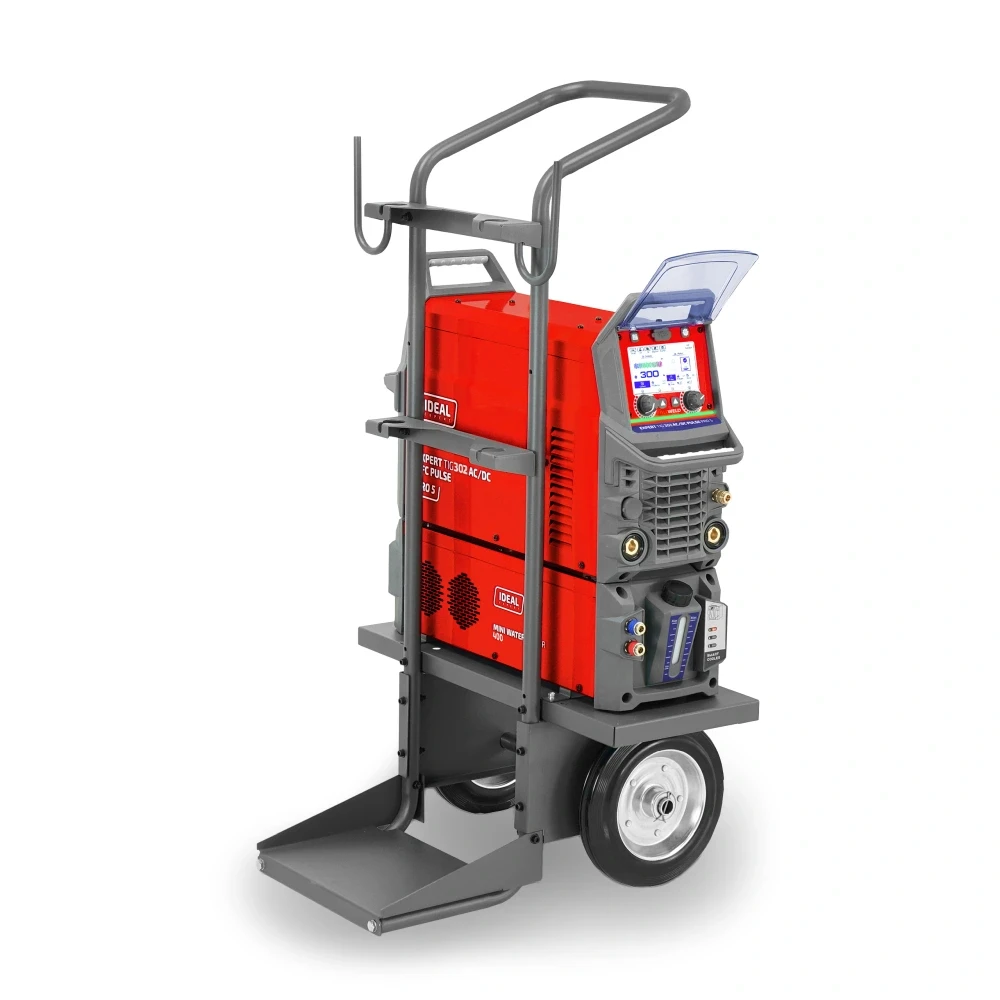

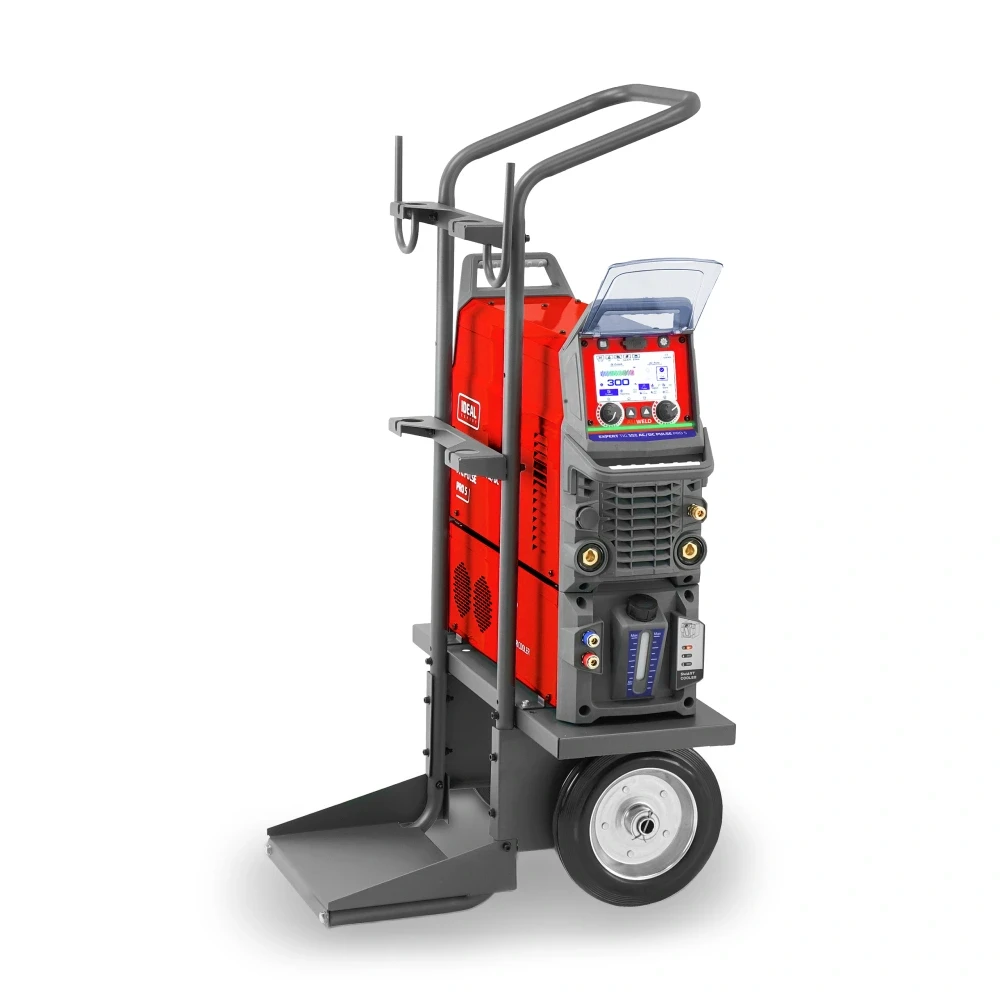

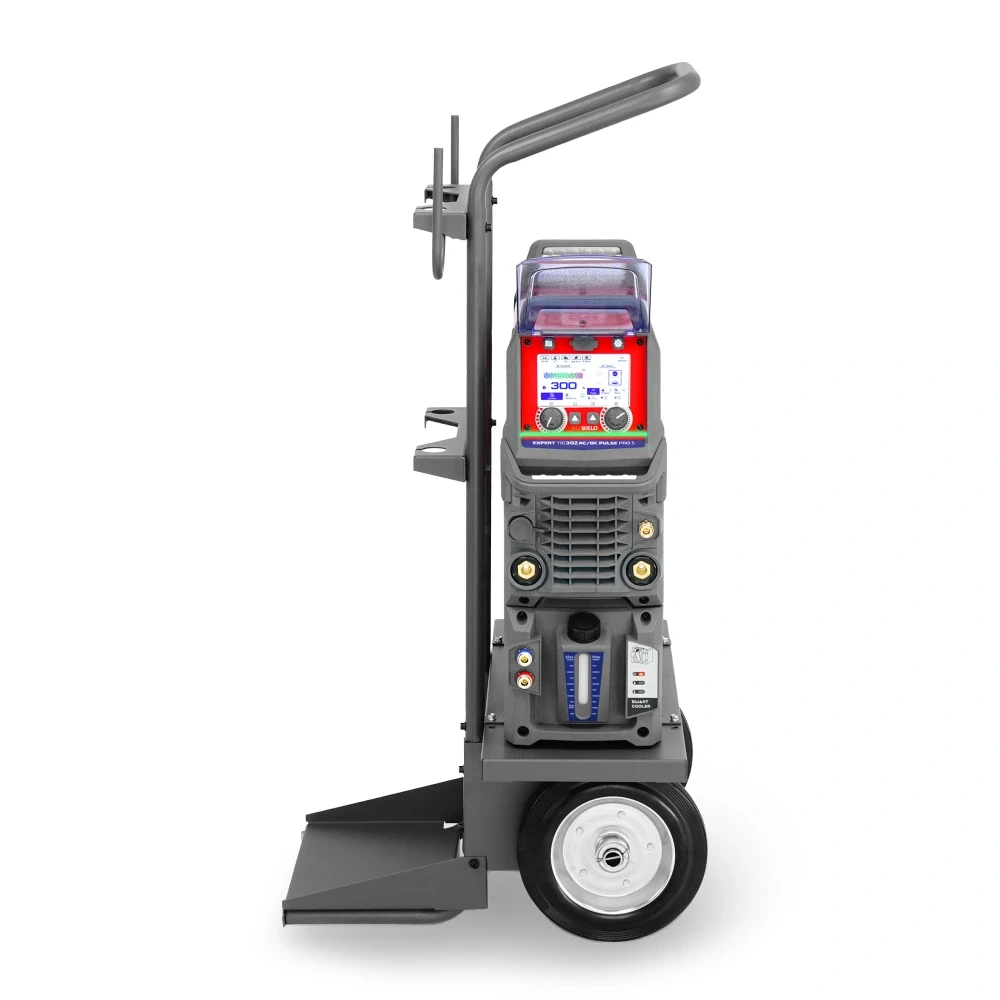

IDEAL Expert WIG 302 AC/DC PULSE Pro 5 LCD WIG Schweißgerät mit echte 300 Ampere | Vollausstattung & Kühlung
Produktcode: 1383
Beschreibung
IDEAL Expert WIG 302 AC/DC PULSE Pro 5 LCD – industrielle WIG AC/DC Inverterplattform
Die IDEAL Expert WIG 302 AC/DC PULSE Pro 5 LCD ist eine hochentwickelte Inverter-Schweißanlage für den gewerblichen Einsatz in Industrie und anspruchsvollen Werkstätten. Das System arbeitet mit 400 V Netzspannung und liefert einen präzisen Schweißstrombereich von 5–300 A (WIG) sowie 10–250 A (MMA). Bei 290 A erreicht die Anlage eine Einschaltdauer von 60% ED. Die moderne IGBT-Invertertechnologie sorgt für stabilen Lichtbogen ohne Transformatorverluste.
Die Plattform verarbeitet Stahl, Edelstahl, niedriglegierte Stähle, Aluminium, Kupfer, Titan und Messing. Der Lichtbogen bleibt auch bei dynamischen Lastwechseln stabil. Das System ist für präzise Nahtführung bei dünnwandigen sowie hochbelasteten Konstruktionen ausgelegt.

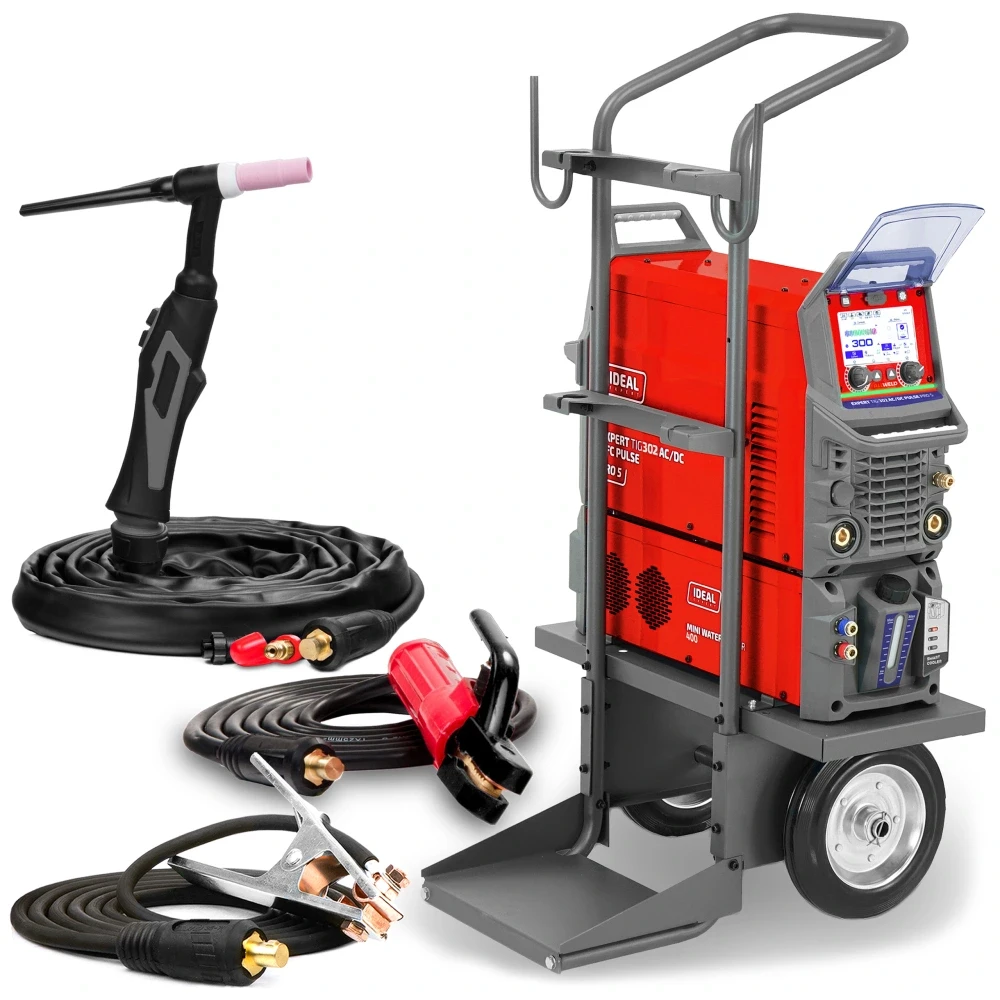

Lieferumfang & Vollausstattung für den professionellen Einsatz
- IDEAL Expert TIG 302 AC/DC PULSE Pro 5 LCD – 400 V Inverter
- WIG-Brenner Typ SR18 mit Fernregelung – 4 m Leitung
- E-Hand (MMA) Elektrodenhalter mit 3 m Kabel (35–50 Stecker)
- Massekabel mit Klemme – 3 m (35–50 Stecker)
- Gasschlauch mit Schnellkupplung
- Gerätewagen / Fahrwerk für mobile Anwendungen
- Kühleinheit (Wasser-/Luftsystem integriert)
- Bedienungsanleitung & Garantiekarte
Industrielle Anwendungen & Materialverarbeitung
Diese Anlage ist für den Einsatz in Industrie & Metallbau konzipiert. Sie ermöglicht das Schweißen von dicken Stahlkonstruktionen, Rohrleitungen, Druckbehältern sowie Aluminiumkomponenten im Fahrzeug- und Maschinenbau. Durch die hohe Leistungsreserve eignet sich das System für kontinuierliche Serienfertigung und Reparaturarbeiten unter Last.

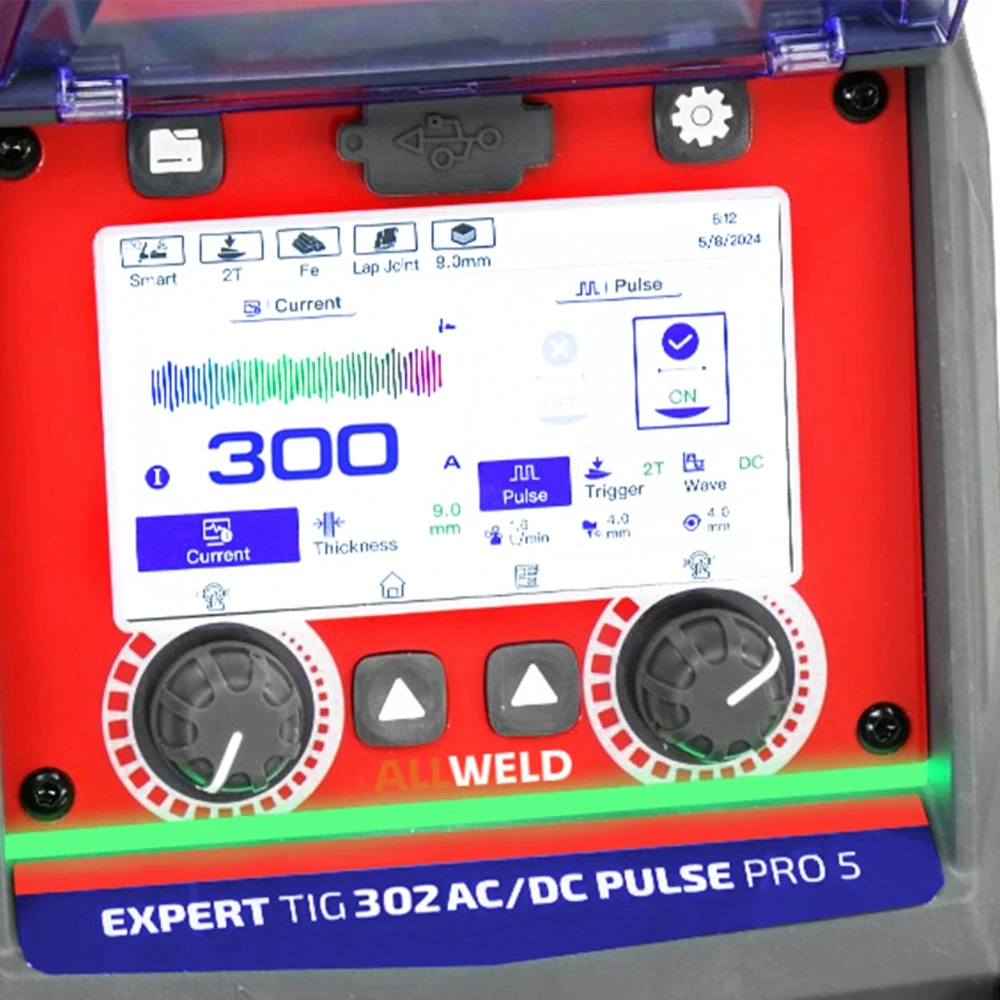

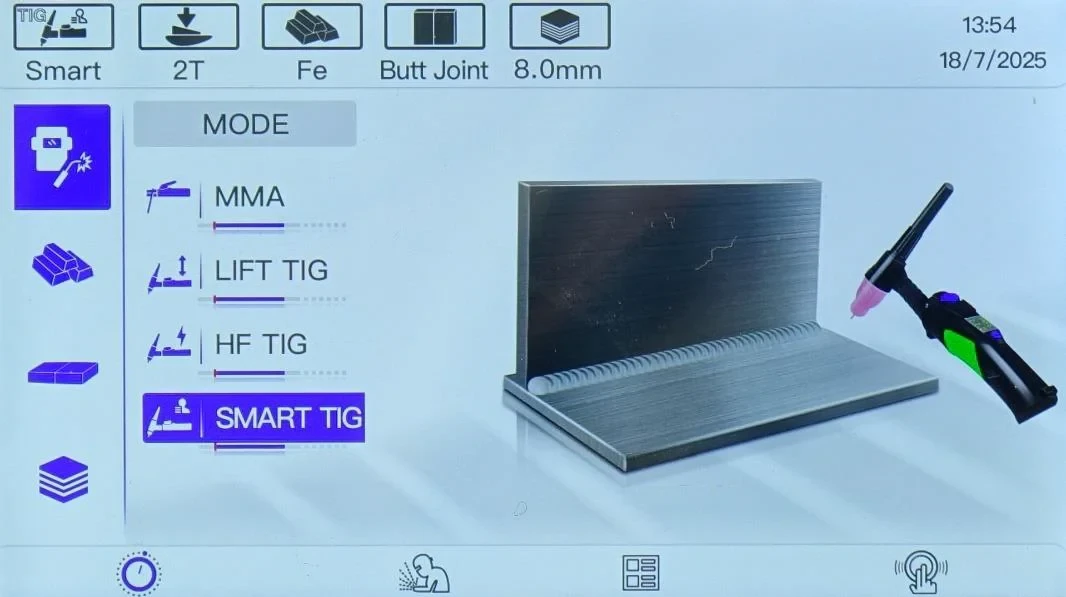

5" Touch-Interface & Prozesssteuerung
Das zentrale Bedienfeld besteht aus einem 5-Zoll Touch LCD mit industrieller Schutzlogik. Alle Parameter sind direkt zugänglich. Zwei Drehgeber ermöglichen feine Justierung ohne Verzögerung. Die Benutzeroberfläche ist für Bedienung mit Schweißhandschuhen optimiert.
AC/DC MultiWave-Technologie für Aluminium
Die AC-Wellenformsteuerung bietet mehrere kombinierte Kurvenformen zur optimalen Anpassung an Aluminiumlegierungen. Die Lichtbogencharakteristik kann zwischen reinem Durchbrand und Reinigungswirkung fein abgestimmt werden. Dies reduziert Oxidreste und verbessert die metallurgische Verbindung.
Squ-Sin (Rechteckig, Sinusförmig) – tiefe Einschmelztiefe, stabiler Lichtbogen, effektive Reinigung (dicke Aluminiumbleche, Automobilindustrie, Rahmen)
Squ-Tri (rechteckig-dreieckig) – tiefes Einschmelzen, schmaler Lichtbogen, minimale Verformungen (mitteldicke Bleche, Luftfahrt, Behälter)
Sin-Squ (sinusförmig-rechteckig) – glatte Schweißnähte, Stabilität, Ästhetik (Geländer, Metallmöbel)
Sin-Tri (sinusförmig-dreieckig) – geringe Wärmeeinwirkung, weicher Lichtbogen, hohe Präzision (dünne Bleche, Metallkunst, Luftfahrt)
Tri-Squ (dreieckig-rechteckig) – schmaler Lichtbogen, Schweißbadkontrolle, tiefes Einschmelzen (komplexe Legierungen, chemische Industrie)
Tri-Sin (dreieckig-sinusförmig) – minimale Wärmeeinbringung, Stabilität, ästhetische Schweißnähte (filigrane Konstruktionen, Schmuckherstellung, Luftfahrt)

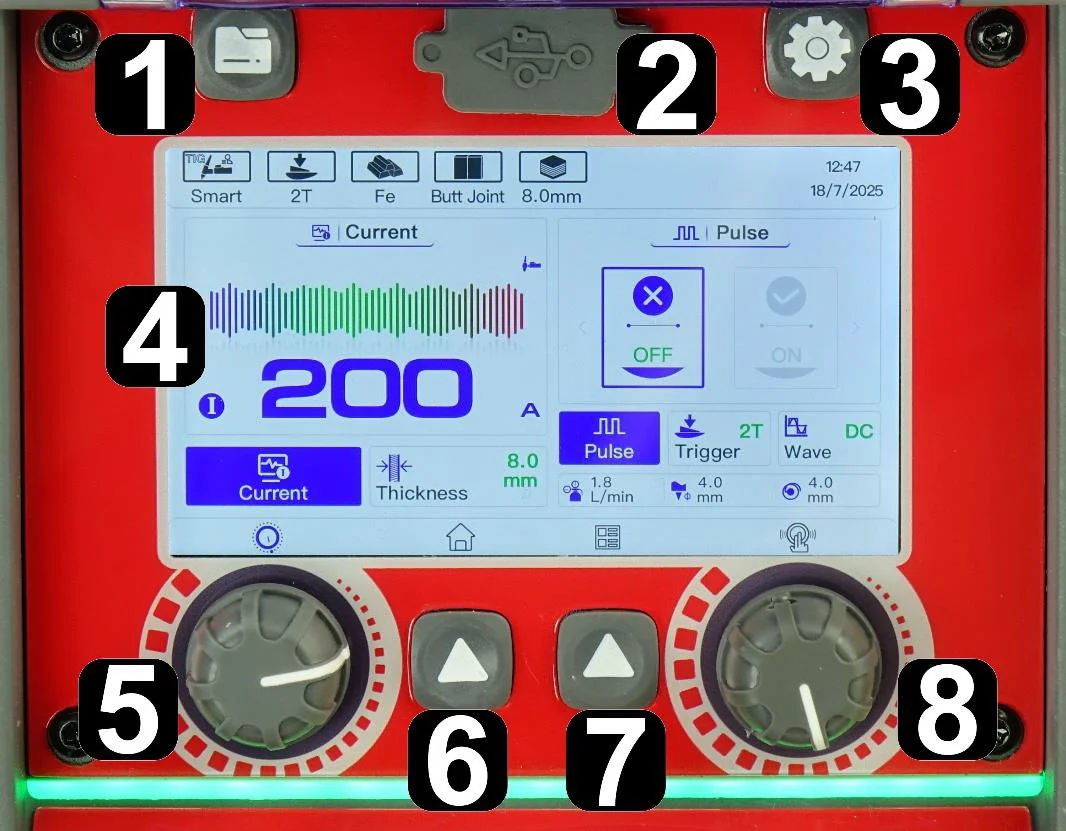

JOB-Taste (Ordnersymbol) – ermöglicht den schnellen Zugriff auf den Desktop mit den gespeicherten Schweißprogrammen. Ein Klick öffnet die Liste der verfügbaren Einstellungen.
USB-Anschluss – ermöglicht das bequeme Speichern und Laden von Schweißprogrammen von einem externen Speichermedium, was die Arbeit mit wiederkehrenden Aufgaben erleichtert.
SETTING-Taste (Zahnrad-Symbol) – öffnet das Menü mit den allgemeinen Geräteeinstellungen, wie z. B. Bildschirm, Töne oder Kühlung.
LCD-Display – großer Touchscreen, der alle Parameter und verfügbaren Funktionen anzeigt. Er gewährleistet eine intuitive Bedienung und vollständige Kontrolle über den Prozess.
Linkes Potentiometer (LP) – dient zur Einstellung ausgewählter Parameter. Es lässt sich drehen (links/rechts) und verfügt über eine Bestätigungsfunktion beim Drücken.
Linke Funktionstaste (LK) – dient zur Auswahl des Schweißverfahrens oder zur Rückkehr zum Hauptbildschirm der aktuell aktiven Funktion.
Rechte Funktionstaste (PK) – öffnet das Menü mit Zusatzfunktionen oder kehrt zum Startbildschirm des aktuell verwendeten Verfahrens zurück.
Rechtes Potentiometer (PP) – ermöglicht analog zum linken die Einstellung der zugewiesenen Parameter. Es unterstützt ebenfalls die Drehbewegung und die Bestätigung durch Klicken.
MULTITACK – Kaltpunktschweißen ohne thermische Verformung
Der MULTITACK-Modus ermöglicht das sogenannte Kaltverschweißen durch extrem kurze Stromimpulse. Der Lichtbogen arbeitet nicht kontinuierlich, wodurch die Wärmeeinflusszone stark reduziert wird. Besonders bei dünnem Aluminium und Edelstahl verhindert dieses Verfahren Verzug und Durchbrand.
SMART-WIG-FUNKTION
Smart WIG ist ein intelligenter Schweißmodus, der die Konfiguration erheblich beschleunigt und das Fehlerrisiko minimiert. In drei einfachen Schritten wählt der Anwender das Material (Stahl, Edelstahl, Aluminium), die Art der Schweißnaht (Stumpfnaht, Kehlnaht, Überlappungsnaht) sowie die Werkstückdicke aus. Auf dieser Grundlage wählt das Gerät automatisch die Schweißparameter aus – Stromstärke (von 5 bis 300 A), Stromanstieg und Stromabfall sowie den Gasdurchfluss. Die intuitive Benutzeroberfläche mit farbigen Kacheln und Hinweisen ermöglicht eine weitere Anpassung der Einstellungen und das Arbeiten mit höchster Präzision, selbst unter wechselnden Bedingungen.

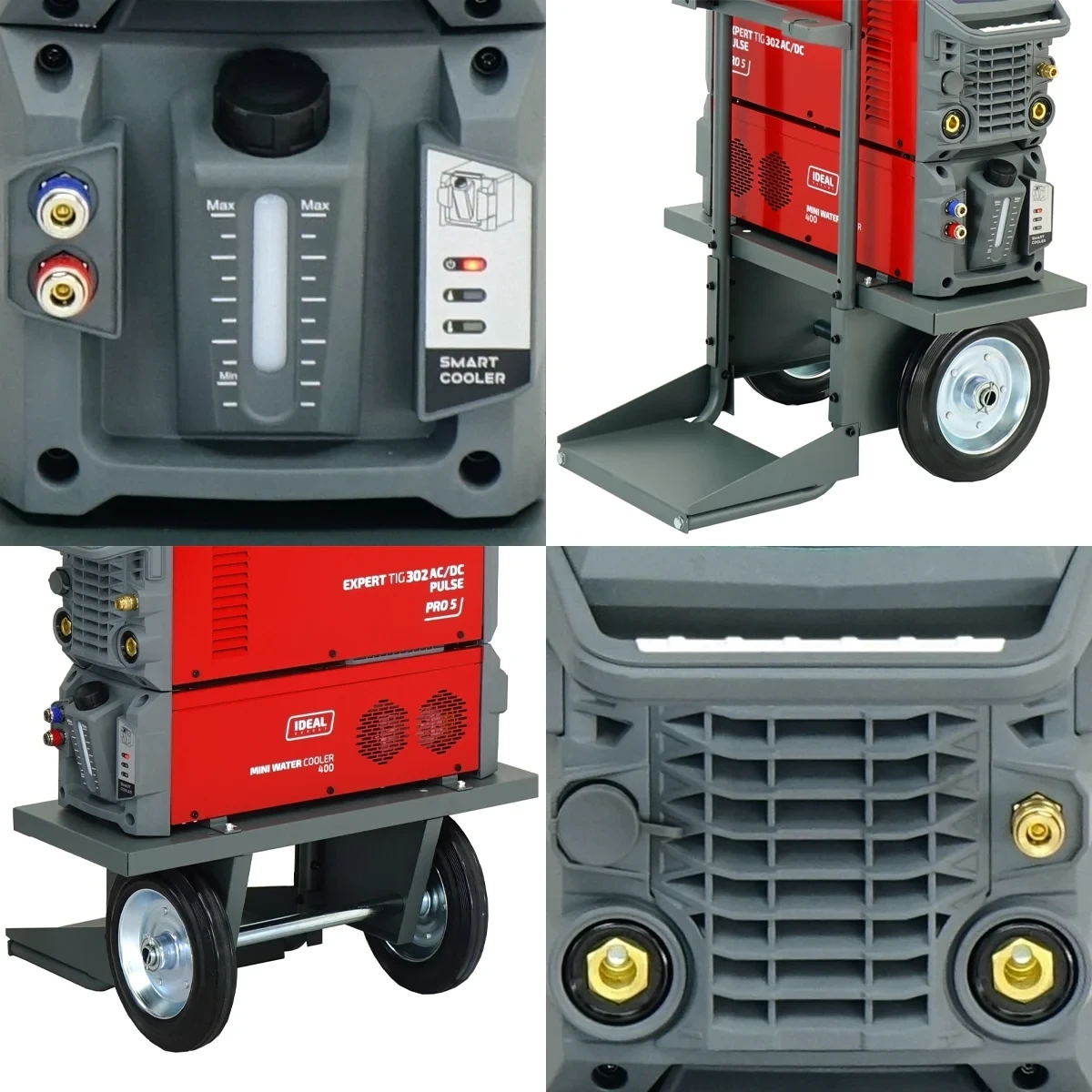

FLÜSSIGKEITS- UND LUFTKÜHLUNGSSYSTEM
Der WIG AC/DC Pro7 LCD verfügt über zwei Kühlungen (AF – Lüfter / WC – Flüssigkeitskühlung mit 5-Liter-Tank). Modus (Water Cooler) – Flüssigkeitskühlung sorgt für eine effektive Kühlung des Schweißbrenners bei intensivem Schweißen im höheren Strombereich, verlängert die Lebensdauer der Komponenten und ermöglicht einen langanhaltenden Betrieb ohne Unterbrechungen. Vor der Verwendung muss der Behälter mit der dafür vorgesehenen Flüssigkeit oder einer Mischung aus entmineralisiertem Wasser und Konzentrat (1:4) bis zu einem Füllstand von 85–90 % aufgefüllt werden; anschließend muss das System durch einen kurzen Schweißtest bei gelöster Einfüllkappe entlüftet werden. Der Flüssigkeitsstand sollte über 80 % gehalten werden. Die Ventilator-Kühlung (Air Fan) eignet sich ideal für leichtere Aufgaben und den Einsatz von Schweißzangen mit einer Strombelastbarkeit von meist bis zu 200 A.
WIG AC/DC IDEAL EXPERT 302 PRO 5 – FORTGESCHRITTENE FUNKTIONEN UND MÖGLICHKEITEN
✅ Job-Speicher: Zeitersparnis
Ermöglicht das Speichern und spätere Abrufen bevorzugter Schweißparameter. Das spart Zeit und gewährleistet eine gleichbleibende Schweißnahtqualität bei verschiedenen Projekten. Die ideale Lösung für Schweißer, die ihre Einstellungen je nach Material und Dicke des zu schweißenden Werkstücks häufig ändern.
✅ Punktschweißen: Verbindung dünner Werkstoffe
Dabei werden Schweißnähte auf kleinem Raum ausgeführt, meist an dünnen Blechen. Diese Technik, auch als einseitiges Schweißen bekannt, gewährleistet eine schnelle und effiziente Verbindung von Werkstücken, ohne dass ein durchgehendes Schweißen erforderlich ist. Hervorragend geeignet für Arbeiten, bei denen Präzision und Zeitersparnis gefragt sind.
✅ RPT-Modus: Umschalten zwischen zwei Stromstärken
Ein spezieller Schweißmodus, in dem zwei Stromstärken individuell eingestellt werden können: PEAK und BASE. Ein einmaliges Drücken des Auslösers bewirkt eine Änderung der Stromstärke, während ein längeres Halten des Auslösers den Schweißvorgang unterbricht. Präzise Kontrolle über den Schweißprozess.
✅ WIG MIX: Optimales Schweißen von Aluminium
Ein spezielles WIG-Schweißverfahren, das Gleichstrom (DC) und Wechselstrom (AC) kombiniert. Es ermöglicht eine tiefe Einbrandtiefe dank Gleichstrom sowie eine effektive Reinigung der Aluminiumoberfläche dank Wechselstrom, was zu sauberen und dauerhaften Schweißnähten führt. Eine hervorragende Lösung für das Schweißen von Aluminiumlegierungen.
✅ Q-START: Heißstart
Stabilisiert den Lichtbogen und erwärmt das Material zu Beginn des Schweißvorgangs vor, wodurch das Risiko von „Kaltstarts“ vermieden wird, die zu Schweißnahtfehlern wie mangelnder Einbräitung oder Unebenheiten führen können. Diese Funktion sorgt für einen sauberen und stabilen Start, insbesondere auf schlecht vorbereiteten Oberflächen oder an schwer zugänglichen Stellen, z. B. beim Schweißen von unebenen Kanten oder dünnen Blechen.
✅ EXTRA FUSION: Für dünne Aluminiumlegierungen
Erhöht den Anteil der negativen Polarität in der Einschaltdauer des Wechselstroms (Einstellung 1–80 %). Erleichtert das Schweißen dünner Aluminiumprofile, minimiert Verformungen und gewährleistet eine vollständige Durchschweißung. Dies ist entscheidend bei Anwendungen, die hohe Präzision erfordern, wie beispielsweise bei der Herstellung von Aluminiumkomponenten in der Luftfahrt- oder Automobilindustrie, wo die standardmäßige AC-Balance möglicherweise nicht ausreicht.
✅ DYNAMIC ARC: Regelung der Lichtbogenkonzentration
Der Anwender kann die Breite und Tiefe der Schweißnaht steuern und so optimale Ergebnisse erzielen. Dies ermöglicht eine flexible Anpassung des Lichtbogens, z. B. schmal und konzentriert für tiefe Durchbruchtiefe bei dicken Werkstoffen oder breiter für eine größere Oberfläche bei dünnen Blechen. Erhöht die Vielseitigkeit des Schweißgeräts
Smart WIG – adaptive Parameterautomatik
Die Smart WIG Logik reduziert die manuelle Parametereinstellung. Materialtyp, Nahtform und Materialstärke werden ausgewählt, anschließend berechnet das System Schweißstrom, Gasnachlauf und Zeitrampe automatisch. Dies minimiert Bedienfehler und erhöht die Reproduzierbarkeit.
Intelligente Kühlung & Thermomanagement
Das integrierte Kühlsystem arbeitet wahlweise im Wasserkühlmodus oder im Luftbetrieb. Bei hoher Strombelastung wird die Wärme aktiv über den Kühlkreislauf abgeführt. Dies stabilisiert den Brennerbetrieb bei hohen Strömen und verlängert die Lebensdauer der Verschleißteile deutlich.
Technische Daten
- Netzanschluss 3x400V
- Schweißstrom 260 A - 300 A
- Pulsfunktion Ja
- 2-Takt / 4-Takt Steuerung Ja
- Digitales Bedienfeld Ja
- Programmspeicher Ja
- Fußfernregler-Anschluss Ja
- FAN STOP Ja
- WIG-Schweißstrom [A] 5-300
- E-Hand-Schweißstrom [A] 10-250
- Wirkungsgrad WIG 60% - 290A | 100% - 159A
- Wirkungsgrad MMA 60% - 250A | 100% - 136A
- Hot Start (E-Hand) Ja
- Arc-Force-Funktion (E-Hand) Ja
- VRD (E-Hand) Ja
- Elektrodendurchmesser E-Hand [mm] 1,6-5
- Gasnachströmzeit [s] 0-20
- Gasvorströmzeit [s] 0-20
- Einstellbereich der Stromabsenkzeit [s] 0-20
- Einstellbereich der Stromanstiegszeit [s] 0-20
- Startstrom [A] 5-300
- Endstrom [A] 5-300
- Netzabsicherung [A] C16
- AC-Balance [%] (-)5÷(+)5
- Pulsbreite [%] 5÷95
- Pulsfrequenz [Hz] 0.5-999
- AC-Frequenz [Hz] 50-250
- AC-Wellenform Dreieckig, Sinusförmig | Rechteckig + 6 Hybridwellen
- Lichtbogenzündung HF oder Lift
- Leerlaufspannung [V] 71
- Wirkungsgrad η [%] 83
- Schutzart IP23S
- Gerätegewicht [kg] 17
