Magnum THF 238 PRO LCD AC/DC WIG Schweißgerät mit echte 200 Ampere | Vollausstattung
Produktcode: 1680
Beschreibung

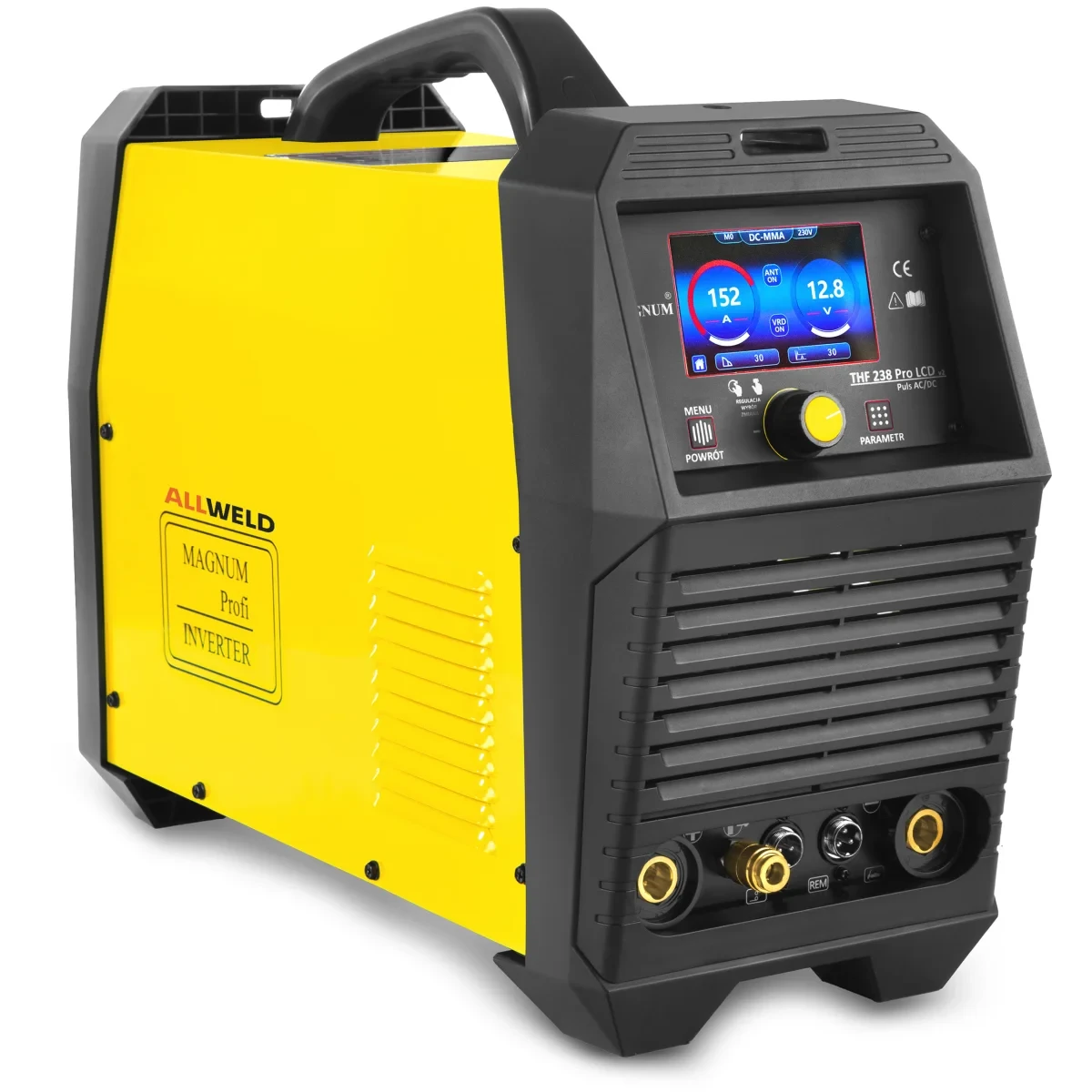

Magnum THF 238 PRO LCD AC/DC - Digitale WIG-Inverterplattform für Aluminium & Stahl
Die Magnum THF 238 PRO LCD AC/DC ist eine modernisierte IGBT-Inverter-WIG/MMA-Schweißquelle für präzise Metallbearbeitung. Das System arbeitet im Bereich von 10-200 A und unterstützt AC/DC-, Puls- und Doppelpuls-Prozesse. Entwickelt für stabile Lichtbogenführung bei Edelstahl, Baustahl, Kupfer und Aluminiumlegierungen. Die Maschine richtet sich an anspruchsvolle Anwendungen in der Werkstatt und in der industriellen Fertigung.

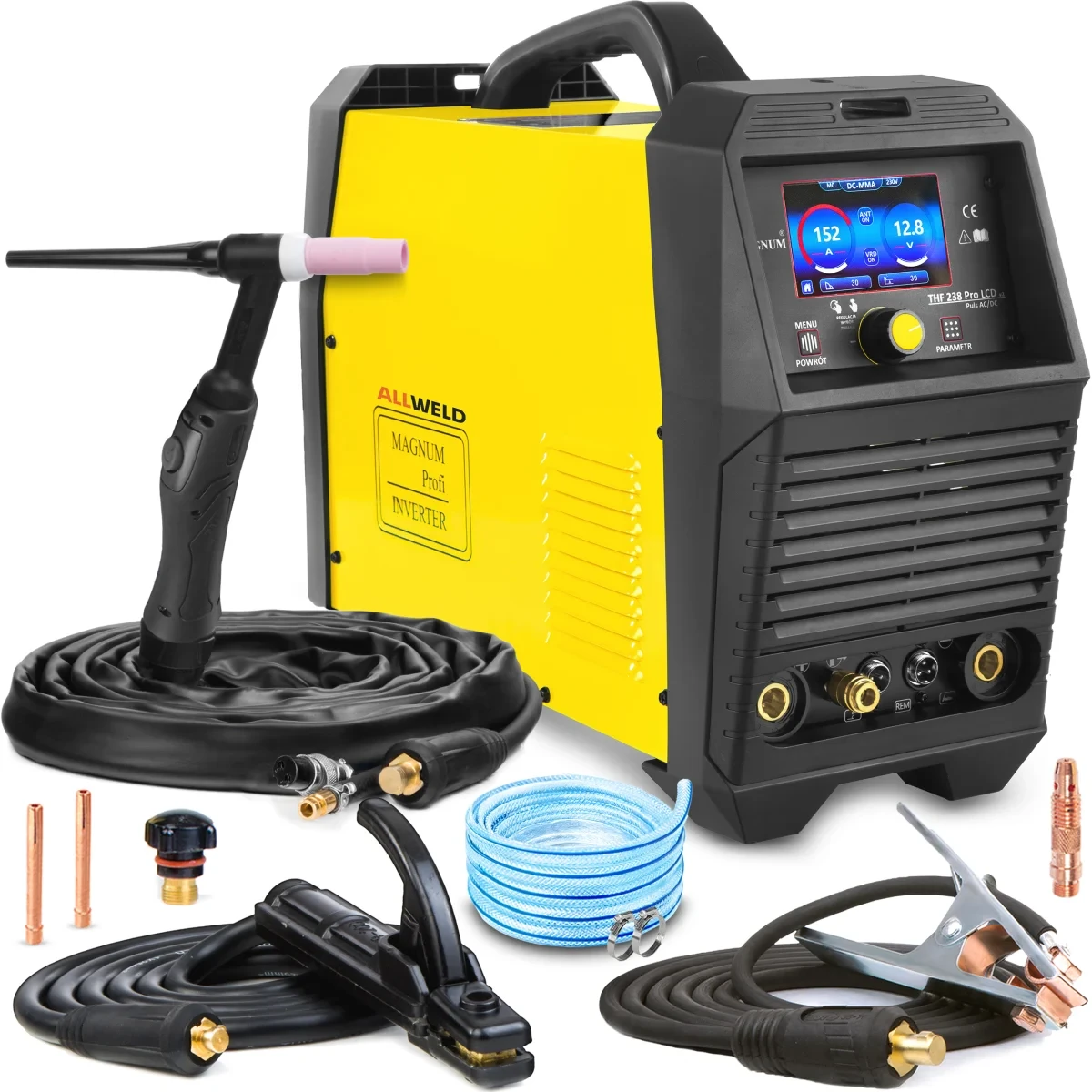

Komplett-Set für den sofortigen Einsatz
- Magnum THF 238 PRO LCD AC/DC WIG/MMA Inverter
- WIG-Brenner WP-26, 4 m
- Massekabel 2 m mit Klemme
- Elektrodenkabel 2 m (E-Hand MMA)
- Gasschlauch für Argon-Anschluss
- Basis Verschleißteile-Set für WIG-Brenner
- Bedienungsanleitung und Garantiekarte
- Kaufbeleg: Rechnung oder Quittung

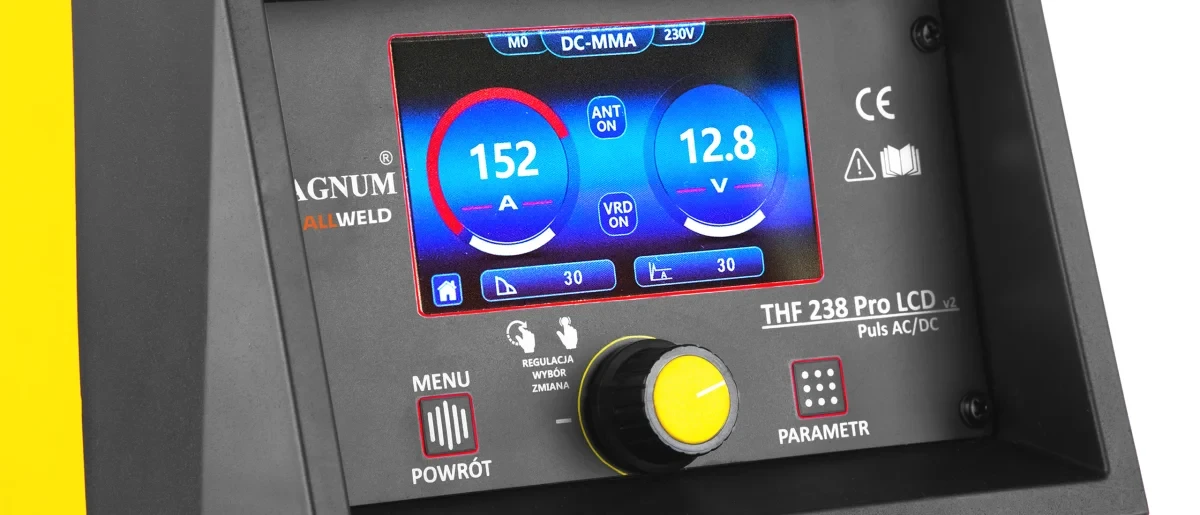

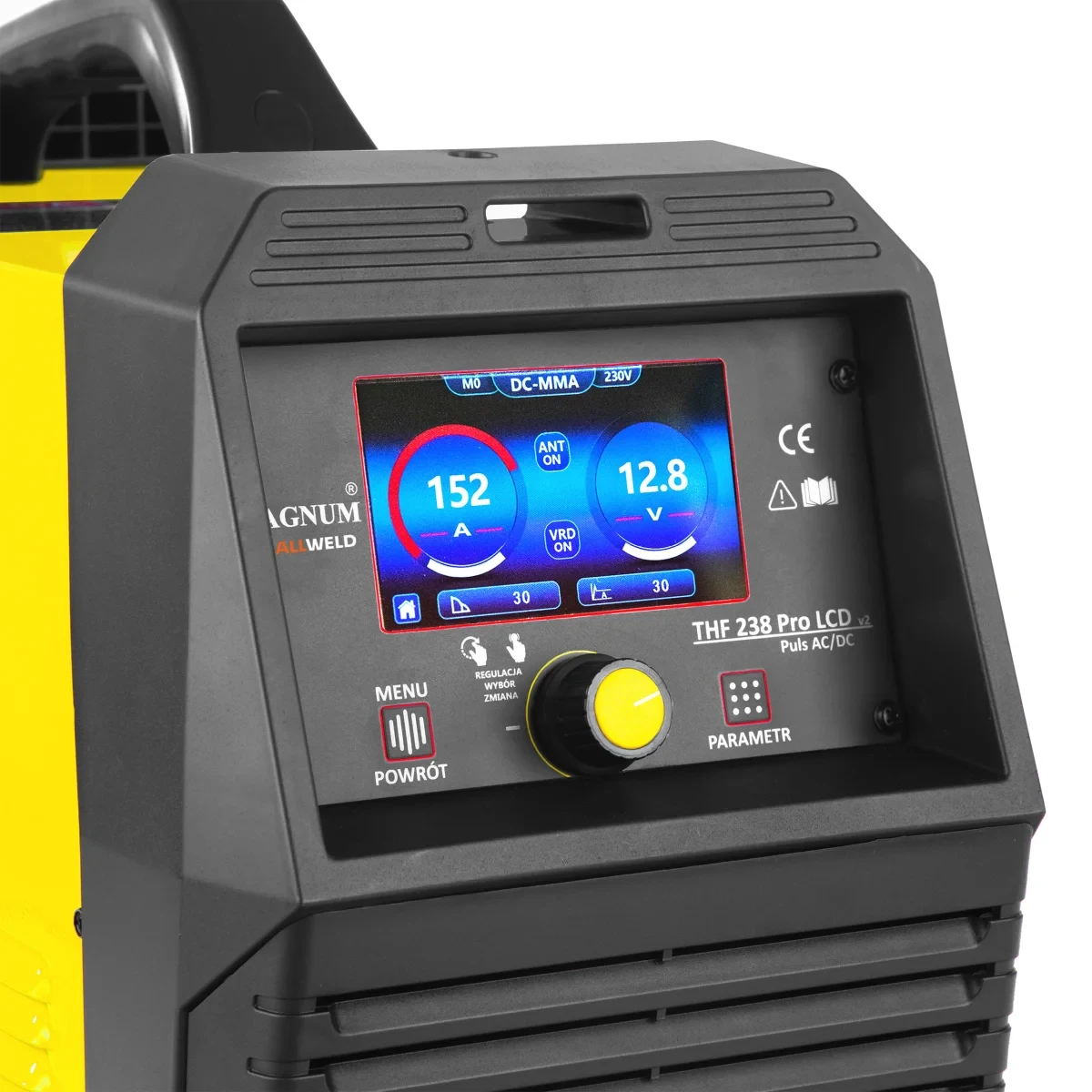

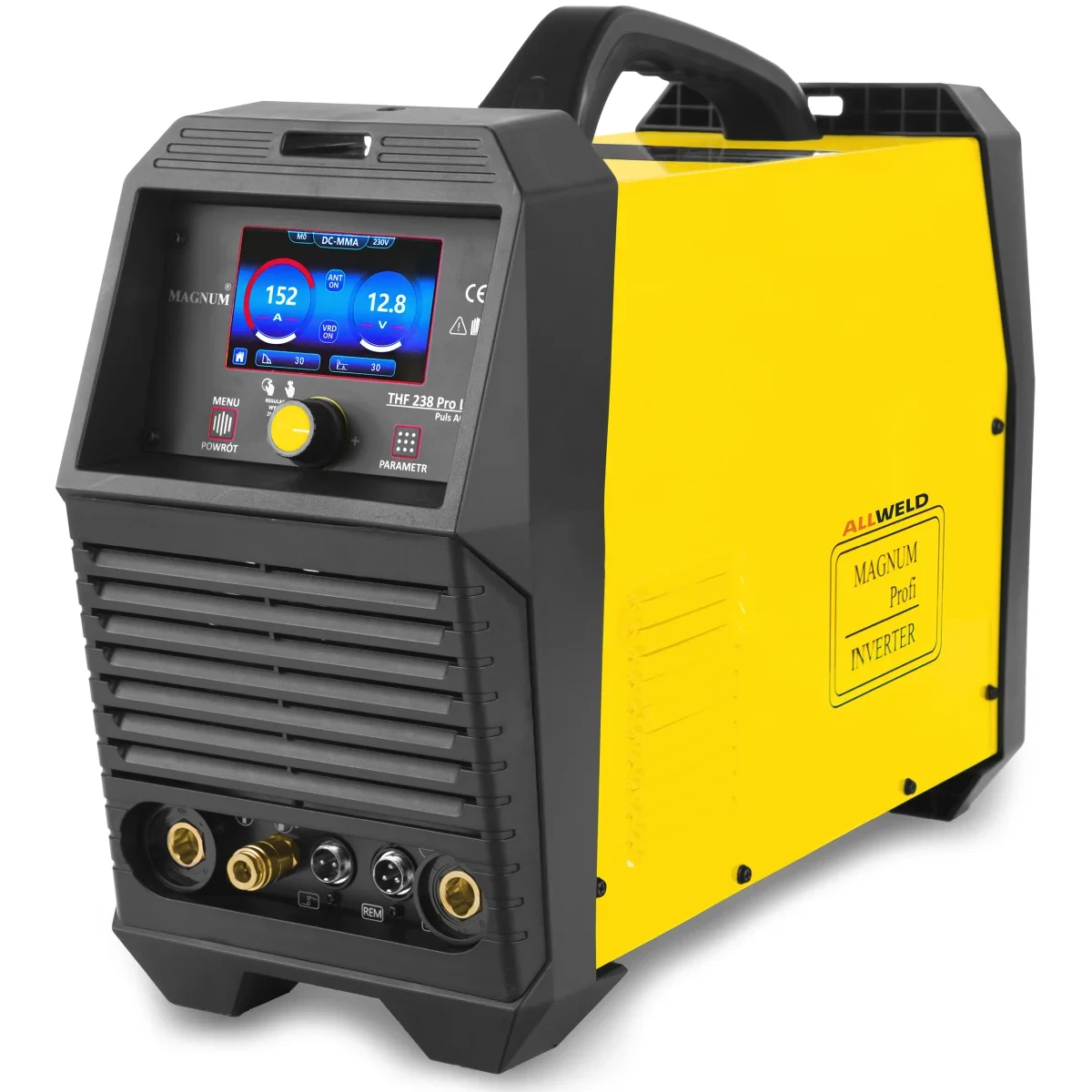

LCD-Steuerung & Parameterstruktur in Industriequalität

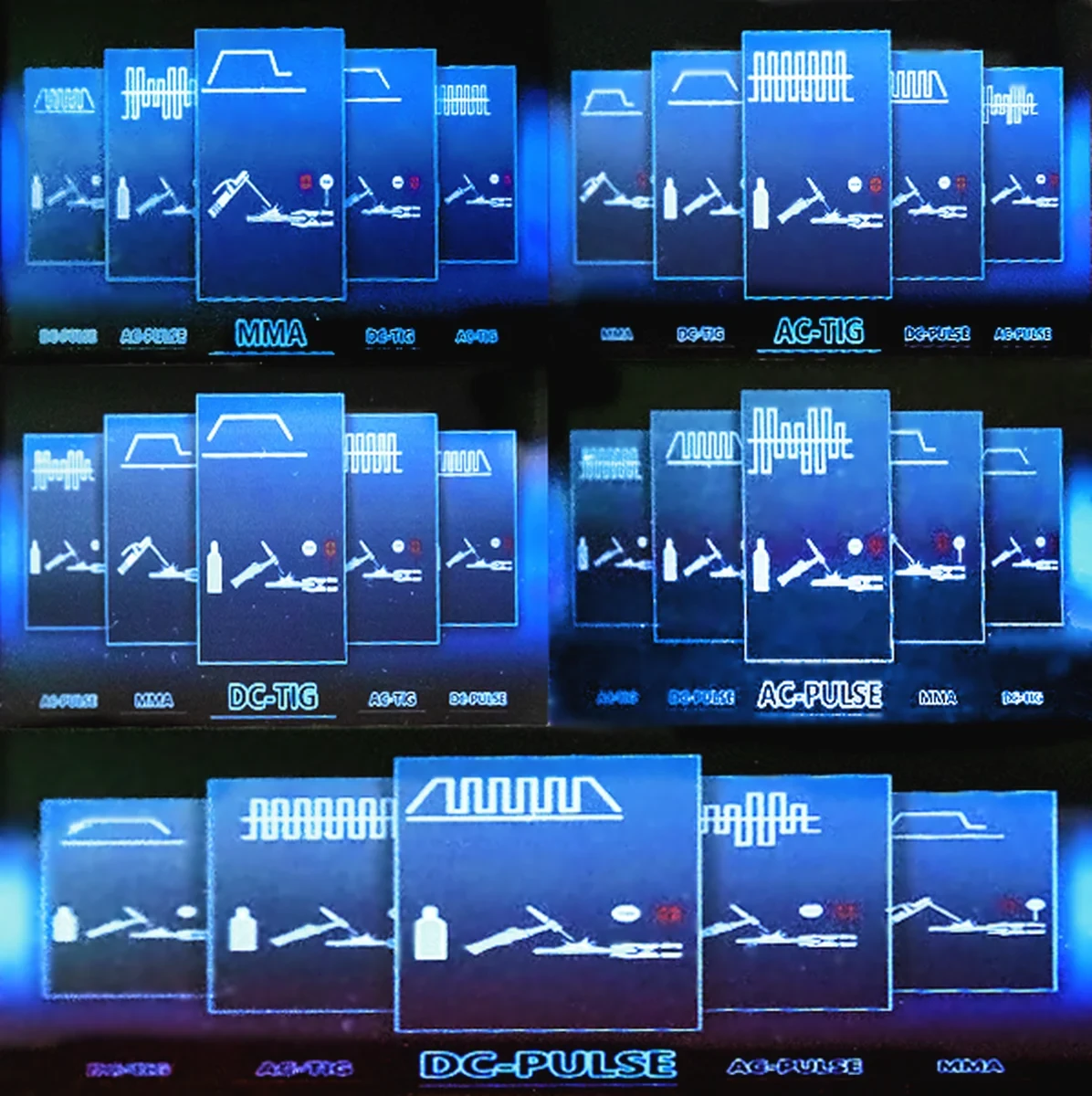

Das zentrale LCD-Bedienpanel ermöglicht die vollständige Kontrolle über alle Schweißparameter. Ein Dreh-Drück-System erlaubt schnelle Navigation durch die Prozesslogik. Einstellbar sind unter anderem Schweißstrom, Pulsfrequenz 0,5-999 Hz, AC-Balance sowie AC-Wellenformen. Die digitale Anzeige visualisiert den Stromverlauf als Prozesskurve. Das reduziert Fehlbedienung und ermöglicht reproduzierbare Schweißergebnisse auch bei wechselnden Werkstücken.
Die AC-Modi bieten zusätzliche Parameter wie Clean Depth und Clean Width zur gezielten Steuerung der Oxidzerstörung und Einbrandzone beim Aluminiumschweißen.
AC-Wellenformen für Aluminiumprozesse
Die Anlage stellt bis zu 9 AC-Wellenformen zur Verfügung. Diese beeinflussen Lichtbogenstabilität, Wärmeeintrag und Oxidzerstörung beim Schweißen von Aluminium. Die Auswahl ermöglicht eine gezielte Anpassung an Materialstärke und Geometrie.
- Square-Sinus - tiefer Einbrand bei stabiler Lichtbogenführung
- Square-Tri - fokussierter Lichtbogen, reduzierte Verformung
- Sinus-Square - gleichmäßige Nahtoptik bei stabiler Energiezufuhr
- Sinus-Tri - reduzierte Wärmeeinbringung für Dünnblech
- Tri-Square - kontrolliertes Schmelzbad bei komplexen Legierungen
- Tri-Sinus - feine Nahtstruktur bei sensiblen Bauteilen
Diese Wellenformen optimieren den thermischen Prozess und reduzieren Materialverzug signifikant.
Fernregelung & Fußpedalsteuerung
Die Maschine unterstützt externe Steuerung über WIG-Brenner und Fußpedal. Dadurch wird der Schweißstrom während des Prozesses dynamisch angepasst, ohne Unterbrechung des Lichtbogens.
Im 2T/4T-Modus kann der Bediener zwischen Impulssteuerung und Dauerlichtbogen wählen. Das Fußpedal ermöglicht eine präzise Strommodulation in Echtzeit, besonders bei dünnwandigen Werkstoffen.
Spot- und Intervall-Schweißen für Mikroverbindungen
Die Spot-Funktion arbeitet mit einer Zeitauflösung von 0,01-9,99 s. Dadurch wird eine definierte Wärmeeinbringung ermöglicht, die Materialverzug minimiert.
Der Intervallmodus erzeugt gleichmäßige Punktreihen für kontrollierte Nahtbilder. Ideal für dünne Edelstahl- und Aluminiumbleche im Sichtbereich.

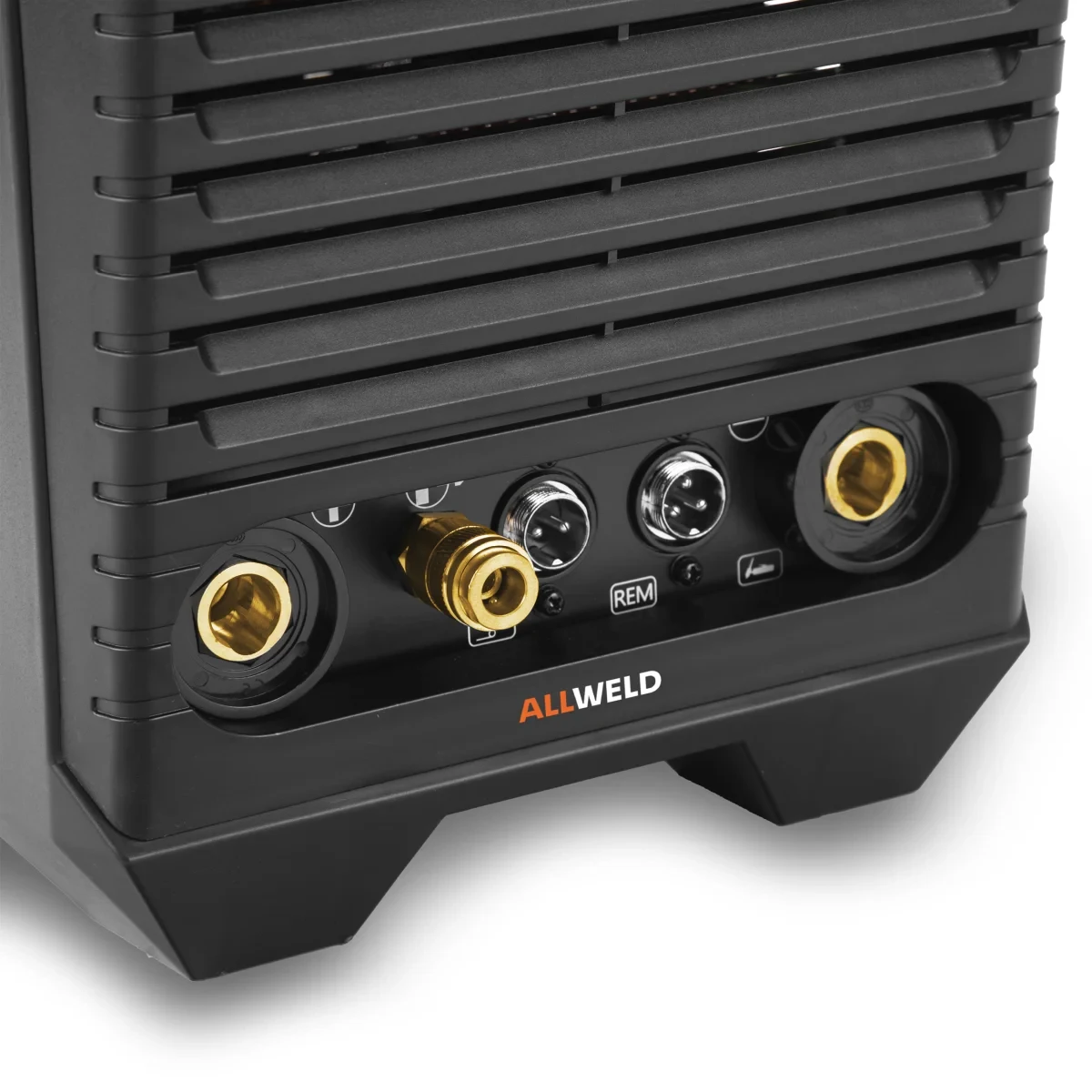

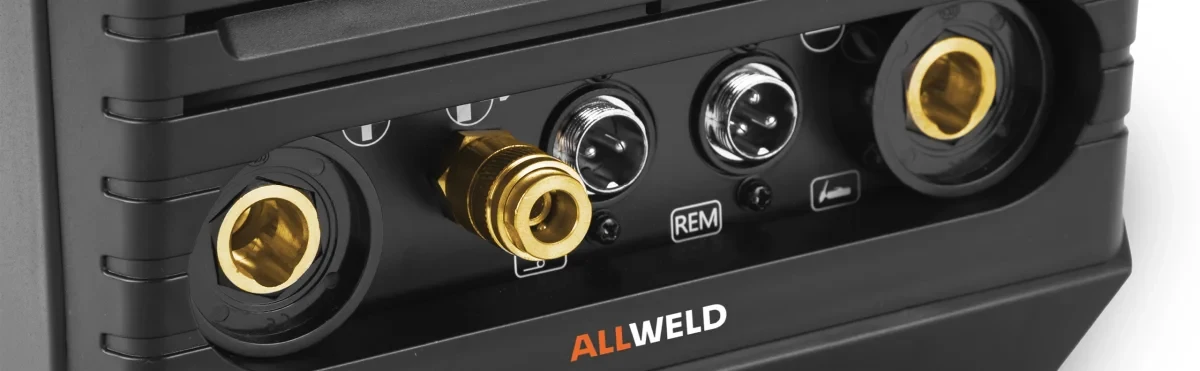

Technische Anschlüsse & Bedienlogik
- Schweißstrom-Ausgang PLUS / MINUS für flexible Polung
- Gas-Schnellanschluss Typ 21 für Schutzgasversorgung
- WIG-Brennersteueranschluss für direkte Prozesskontrolle
- Fußpedalanschluss für externe Leistungsregelung
- Digitale Menüstruktur mit Parameter-Speicherlogik
WIG AC/DC & MMA Prozessflexibilität
AC wird für Aluminium und Oxidentfernung eingesetzt. DC ermöglicht präzise Verbindungen bei Edelstahl, Baustahl und Kupfer. Die MMA-Funktion erweitert den Einsatzbereich für Elektroden mit Elektroden-Durchmesser (MMA) bis gängige Werkstattstandards.
Die integrierte Gasvor- und Gasnachströmung schützt die Schweißnaht vor Oxidation und stabilisiert die Abkühlphase.
Technische Daten
- Netzanschluss 230V 50Hz
- Schweißstrom < 200 A
- Pulsfunktion Ja
- 2-Takt / 4-Takt Steuerung Ja
- Digitales Bedienfeld Ja
- Programmspeicher Nein
- Fußfernregler-Anschluss Ja
- FAN STOP Nein
- WIG-Schweißstrom [A] 10-200
- E-Hand-Schweißstrom [A] 40-160
- Wirkungsgrad WIG 60%
- SPRAWNOŚĆ MMA 60%
- Gasnachströmzeit [s] 0-10
- Gasvorströmzeit [s] 0-10
- Einstellbereich der Stromabsenkzeit [s] 0-10
- Einstellbereich der Stromanstiegszeit [s] 0-10
- Startstrom [A] 10-200
- Endstrom [A] 10-200
- Max. Aufnahmeleistung [kVA] 7,2
- Netzabsicherung [A] 25C
- Punktschweißzeit [s] 0,01 - 9,99
- AC-Balance [%] Reinigungstiefe 50–150 % | Reinigungsbreite 30–70 %
- Pulsbreite [%] 10-90
- Pulsfrequenz [Hz] 0,5-999
- AC-Frequenz [Hz] 20-200
- AC-Wellenform Dreieckig, Sinusförmig | Rechteckig + 6 Hybridwellen
- Lichtbogenzündung HF
- Leerlaufspannung [V] 70 / MMA 7,9 z VRD
- Schutzart IP21S
- Gerätegewicht [kg] 16
