Sherman Cutter 130 HF Plasmaschneider für 45 mm Trennleistung | Vollausstattung
Produktcode: 1585
Beschreibung
Sherman CUTTER 130 HF Plasmaschneider für industrielle Trennprozesse
Der Sherman CUTTER 130 HF ist ein digital gesteuerter Plasmaschneider auf Basis moderner IGBT 200 kHz Invertertechnologie. Das Gerät arbeitet mit Druckluft-Plasmaschneiden und trennt zuverlässig Stahl, Edelstahl, Aluminium und Kupfer. Die Konstruktion ist für den intensiven Einsatz in Werkstätten und in der Industrie ausgelegt. Der Fokus liegt auf stabiler Lichtbogenführung, hoher Schnittqualität und reproduzierbaren Ergebnissen.

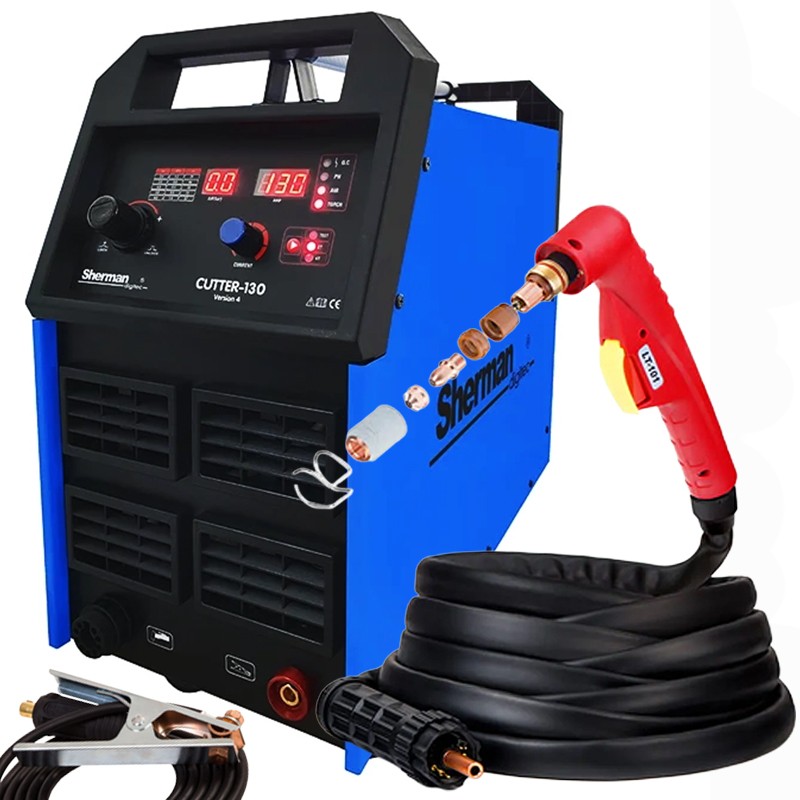

KOMPLETTES SET ENTHÄLT:
- Sherman CUTTER 130 HF Plasmaschneidgerät
- Plasmabrenner A-141 - 6 m (Standard TRAFIMET)
- Massekabel - 3 m
- Bedienungsanleitung und Garantiekarte
- Kaufbeleg: Rechnung oder Quittung
IGBT-Invertertechnologie & digitale Steuerung
Im Inneren arbeitet moderne IGBT-Invertertechnologie. Die digitale Regelung bei 200 kHz ermöglicht eine stabile Energiezufuhr zum Plasmalichtbogen. Dadurch entsteht ein konzentrierter Schnittstrahl mit hoher thermischer Dichte. Das Material wird lokal aufgeschmolzen und durch den Gasstrom aus der Schnittfuge entfernt. Das Ergebnis sind saubere Schnittkanten bei minimaler Nacharbeit.

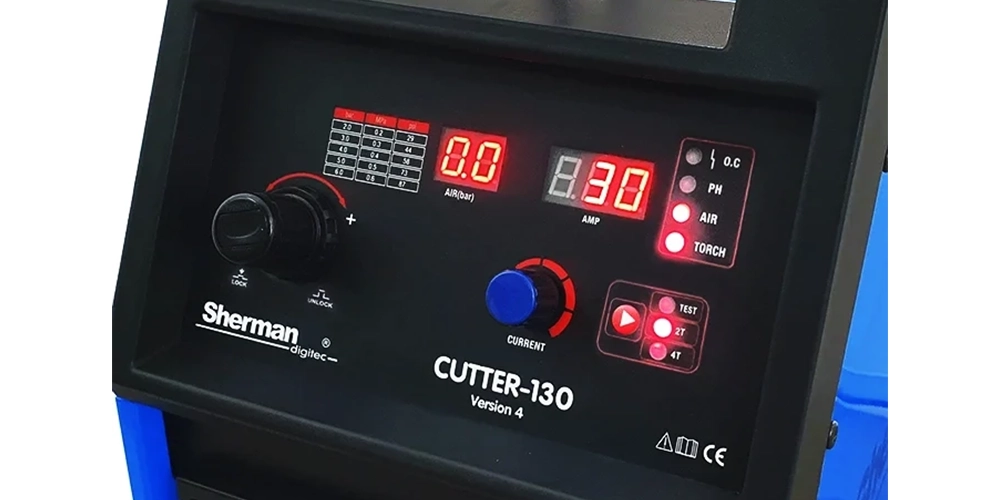

HF-Zündung & stabiler Pilotlichtbogen
Die HF-Zündung (kontaktlose Zündung) startet den Plasmalichtbogen ohne direkten Kontakt zwischen Düse und Werkstück. Der Pilotlichtbogen stabilisiert den Prozess bereits vor dem eigentlichen Schnitt. Dies reduziert Verschleiß an der Düse und verbessert die Prozesssicherheit bei unterbrochenen oder beschichteten Oberflächen.

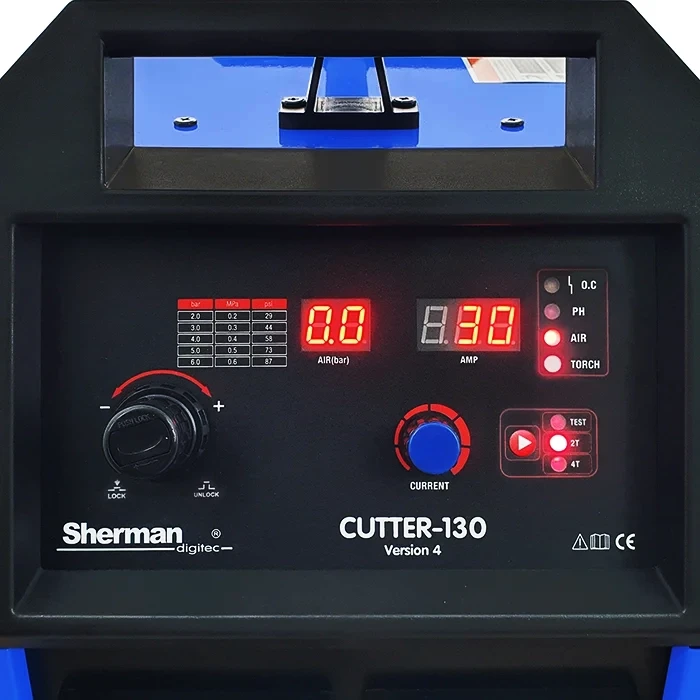

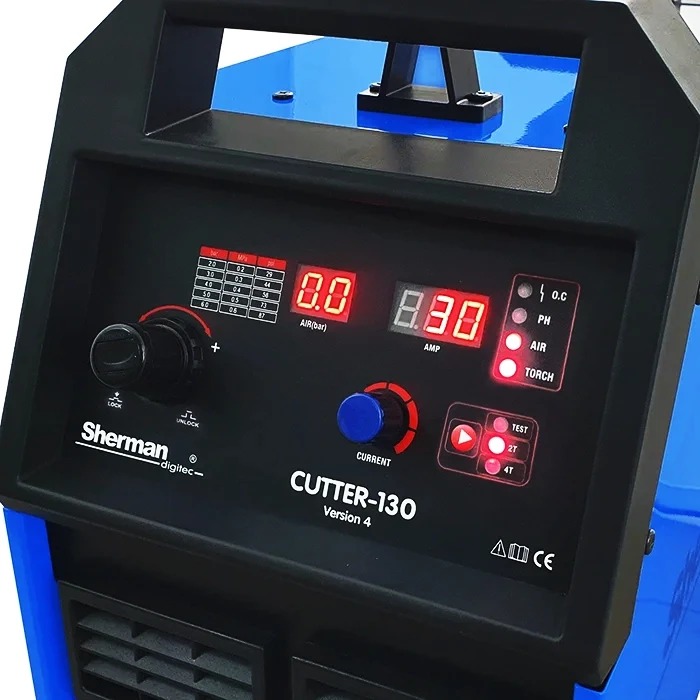

Bedienung & Prozesssteuerung
Das Gerät verfügt über eine intuitive Frontbedienung mit Einstellung von Schneidstrom und Luftdruck. Die Funktionen 2T/4T ermöglichen flexible Steuerung bei kurzen und langen Schnittzyklen. Im TEST-Modus wird die Druckluftanlage gespült und geprüft. Anzeigen überwachen Luftdruck, Temperatur und Betriebszustände in Echtzeit.
Anwendungsbereich in Industrie & Handwerk
Der CUTTER 130 HF ist für das Schneiden von Blechen und Profilen aus Baustahl, Edelstahl, Aluminium und Kupfer ausgelegt. Die Maschine ist für Werkstätten mit hoher Auslastung konzipiert. Dank Inverterbauweise ist das System kompakt und mobil einsetzbar – auch an schwer zugänglichen Arbeitsplätzen.

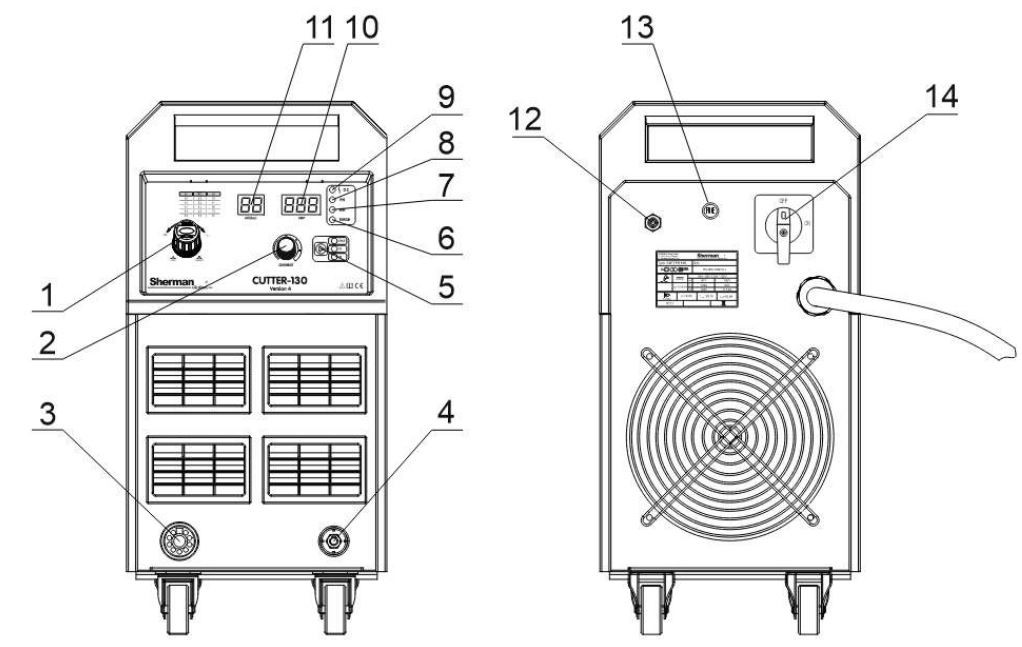

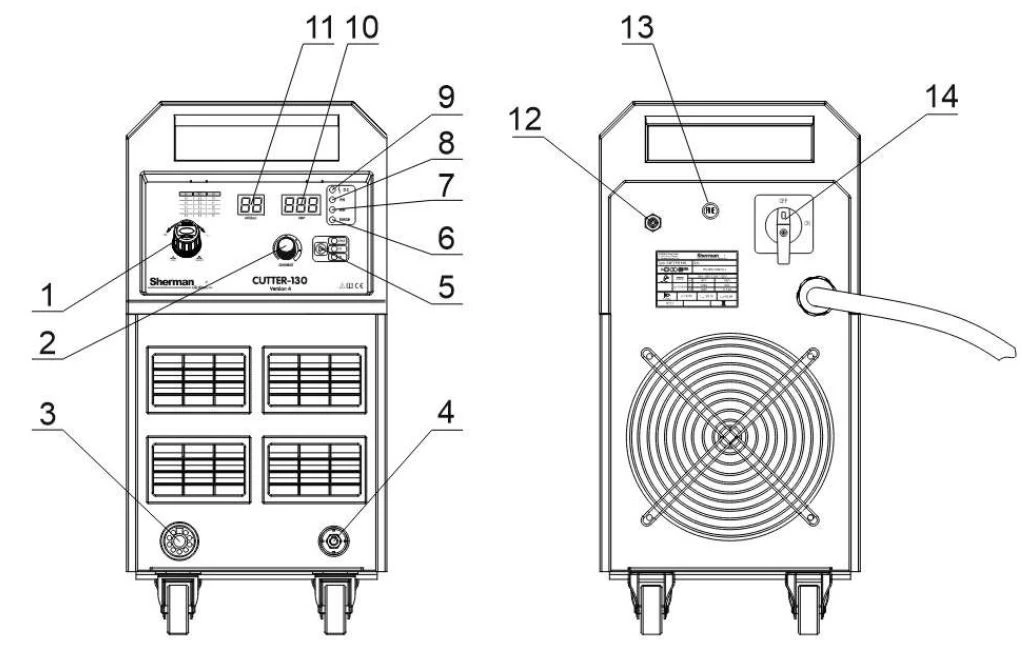

- Drehknopf zur Einstellung des Luftdrucks
- Drehknopf zur Einstellung des Schneidstroms
- Anschluss für den Plasmaschweißbrenner
- Anschluss für das Erdungskabel
- Taste 2-Takt und 4-Takt/TEST
- LED zur Anzeige einer nicht festgezogenen Schutzhülse
- im Plasmaschweißbrenner
- Kontroll-LED für den Luftdruck
- LED für falsche Leistung
- LED für thermischen Schutz oder
- Fehlfunktion des Geräts
- Anzeige für den Schneidstrom
- Anzeige für den Luftdruck

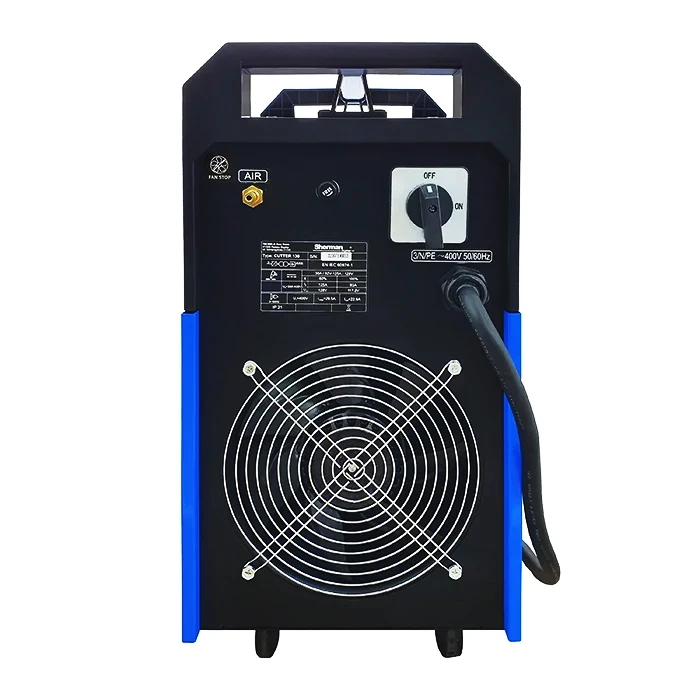

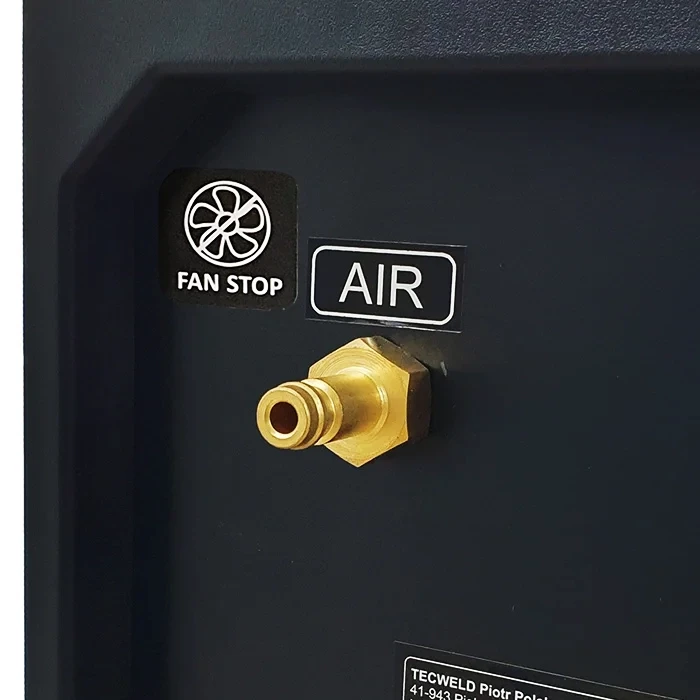

- Druckluftanschluss
- Sicherung
- Hauptschalter
Schnittleistung bis 45 mm Materialstärke
Das System ermöglicht das Trennen von Metall mit einer maximalen Materialstärke von bis zu 45 mm (abhängig von Material und Arbeitsbedingungen). Der fokussierte Plasmastrahl sorgt für kontrollierte Wärmeeinbringung und reduziert Verzug im Werkstück.

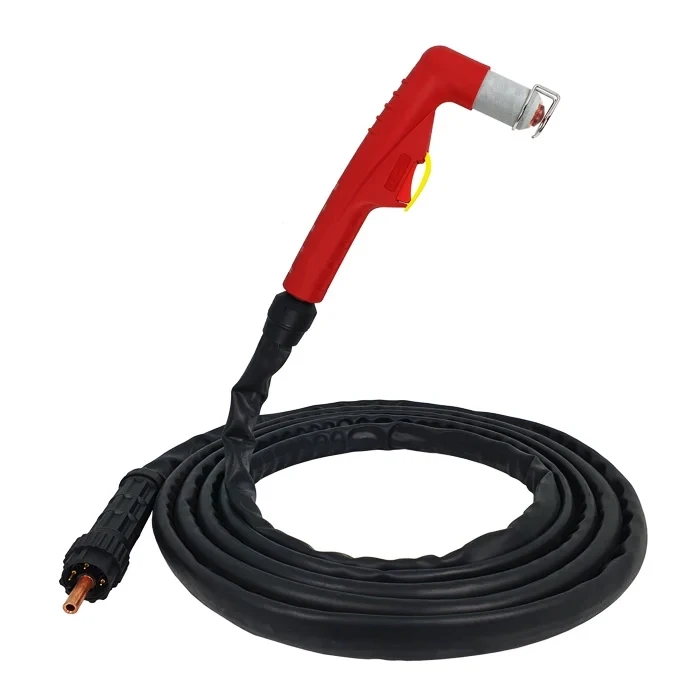

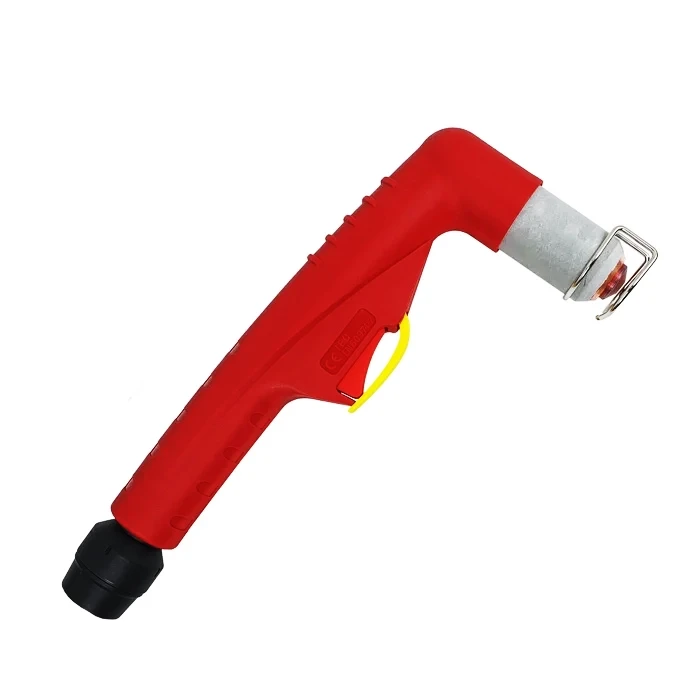

Plasmabrenner A-141 & Ergonomie
Der mitgelieferte A-141 Plasmabrenner (6 m) im TRAFIMET-Standard bietet eine stabile Lichtbogenführung und ergonomische Handhabung. Die lange Schlauchpaket-Ausführung ermöglicht flexibles Arbeiten auch bei größeren Werkstücken oder stationären Anlagen.

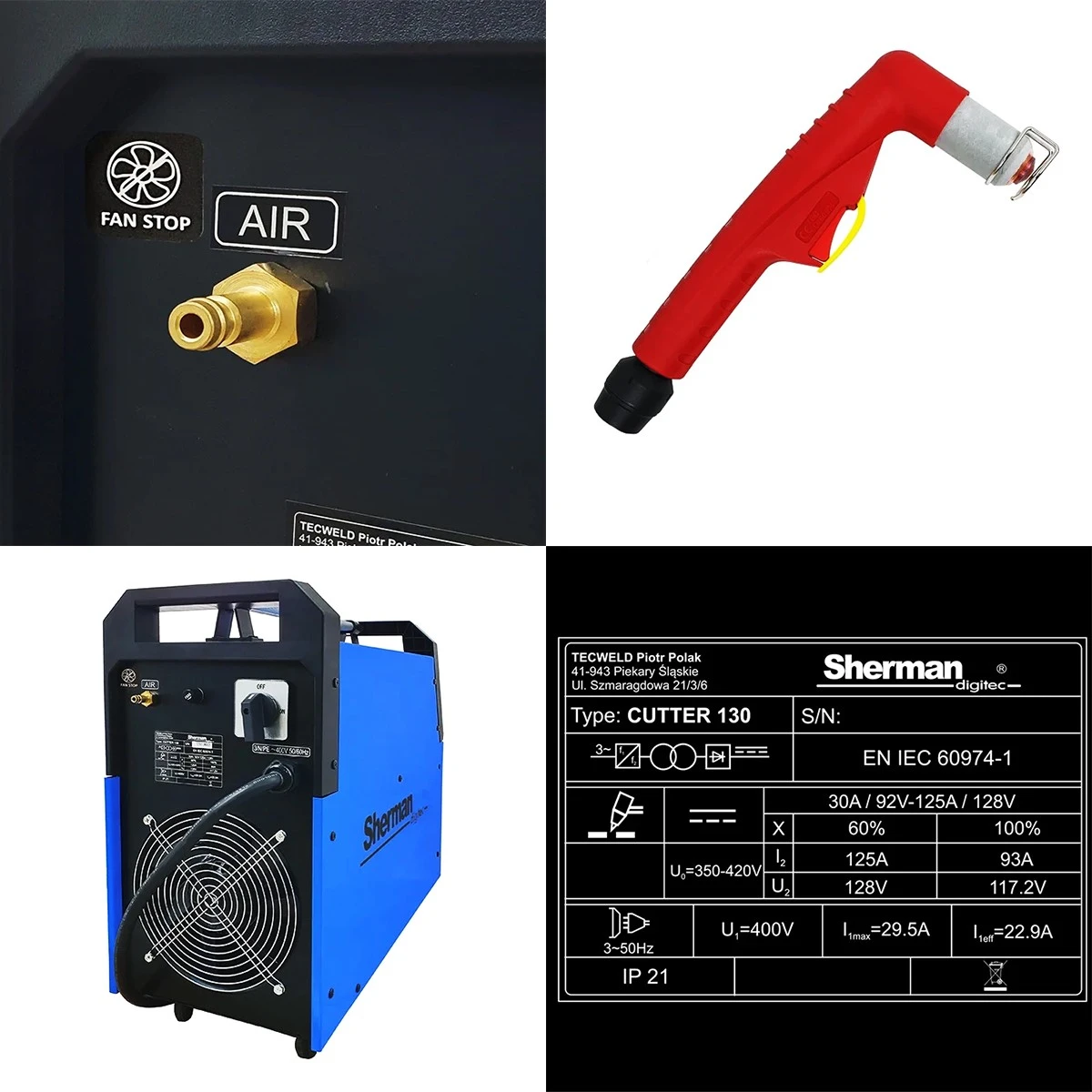

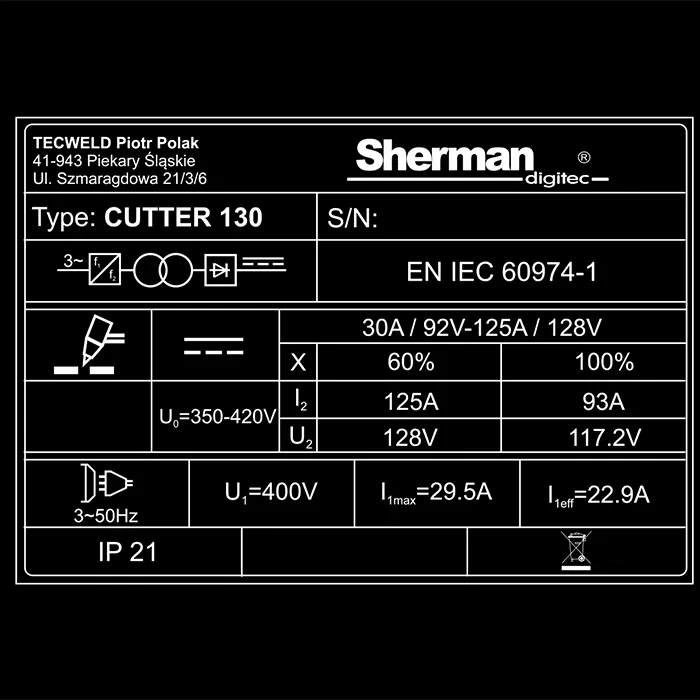

Technische Daten
- Einschaltdauer [%] 125 A (60%)
- Luftdurchsatz [l/min] 0,5 m3/min
- Max. Schnittleistung [mm] 45
- Anschlussspannung [V] 400 V / 50 Hz
- Max. Schneidstrom [A] 30-125
- Max. Aufnahmeleistung [kVA] 20
- Max. Stromaufnahme [A] 29,5
- Schutzart IP21
- Netzabsicherung [A] 25 (verzögert)
- Gerätegewicht [kg] 41
- Abmessungen [mm] 685 x 455 x 615
