Sherman Cutter 70 HF Plasmaschneider mit echte 65 Ampere | Vollausstattung
Produktcode: 1582
Beschreibung
Sherman CUTTER 70 HF - Industrieller Plasmaschneider mit 65 A IGBT-Invertertechnologie
Der Plasmaschneider CUTTER 70 HF von basiert auf moderner IGBT-Invertertechnologie 200 kHz. Das System liefert echte thermische Stabilität bei hochbelasteten Trennprozessen. Entwickelt für präzise Trennschnitte in Stahl, Edelstahl, Aluminium und Kupfer bis 23 mm Materialstärke. Der Nennschneidstrom beträgt 65 A bei 60% ED.
Die Maschine ist für den Einsatz in geschlossenen oder überdachten Arbeitsbereichen konzipiert. Die elektrische Leistungselektronik reduziert Energieverluste und stabilisiert den Lichtbogen auch bei schwankender Netzspannung.

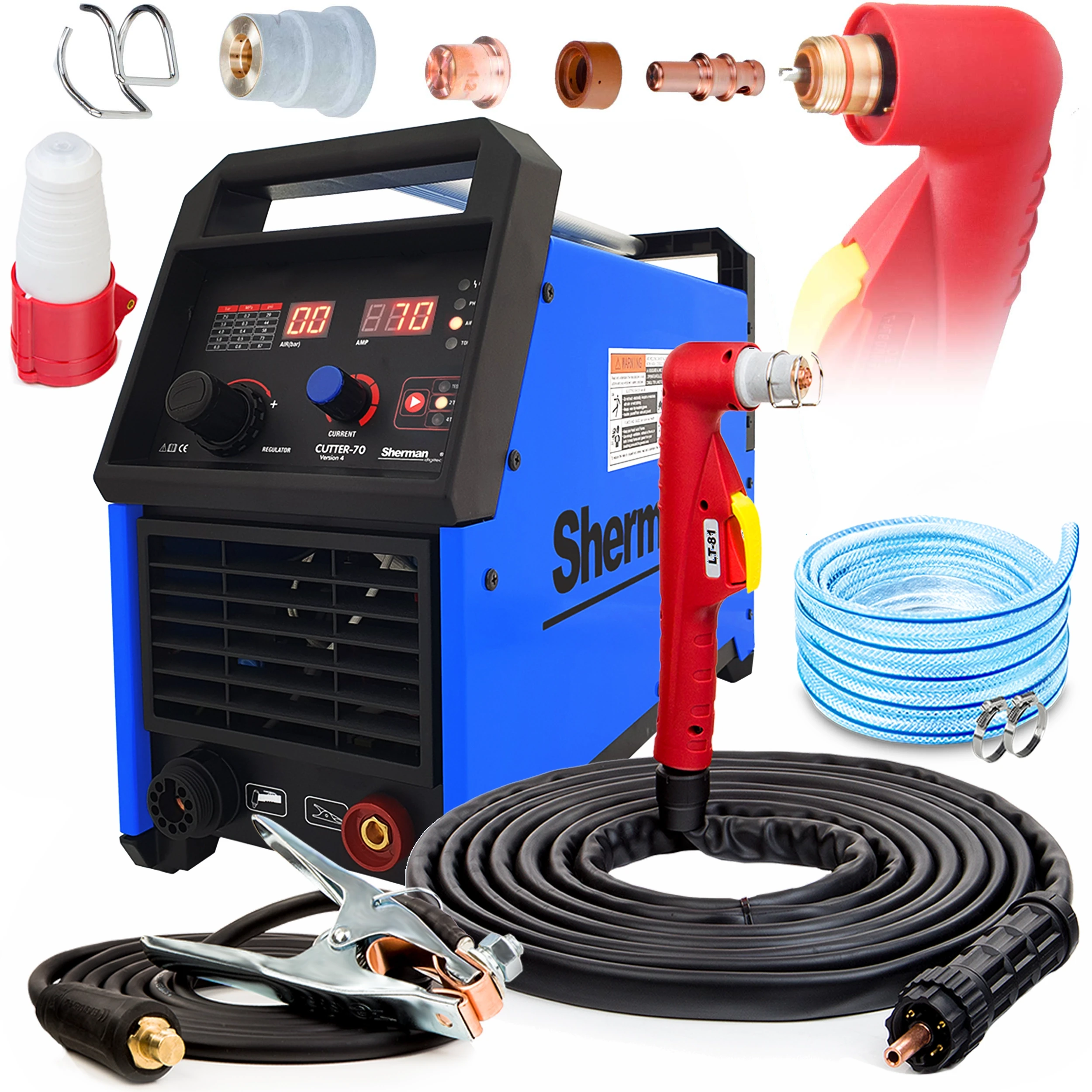

KOMPLETTES SET ENTHÄLT:
- Plasmaschneider CUTTER 70 HF
- Plasma-Schneidbrenner A-81 / 6 m (TRAFIMET Standard)
- Massekabel mit Klemme 3 m
- Bedienungsanleitung (PL)
- Kaufbeleg: Rechnung oder Quittung
HF-Zündung & Pilotlichtbogen für kontrollierten Schnittstart
Die integrierte HF-Zündung erzeugt einen kontaktlosen Start des Plasmalichtbogens. Dadurch wird der Verschleiß von Düse und Elektrode reduziert und der Schnitt beginnt ohne mechanischen Kontakt. Der Pilotlichtbogen stabilisiert den Schneidprozess bereits vor Materialkontakt.
Ein integriertes Luftaufbereitungssystem mit Manometer und Druckregler sorgt für konstanten Arbeitsdruck direkt am Gerät.
Technische Schneidparameter & Materialeinsatz
Der CUTTER 70 HF trennt Baustahl, Edelstahl, Aluminium und Nichteisenmetalle präzise bis 23 mm. Die Inverterarchitektur reduziert das Gerätegröße und ermöglicht mobile Anwendungen in Montage- und Werkstattumgebungen.
- Schneidstrom: 65 A
- Einschaltdauer: 60% ED
- Netzspannung: 230 V
- IGBT-Schaltung: 200 kHz
- Max. Schnittdicke: 23 mm
Die elektrische Lichtbogenstabilisierung reduziert Materialverzug und verbessert die Schnittkante bei dünnen und mittleren Blechstärken.

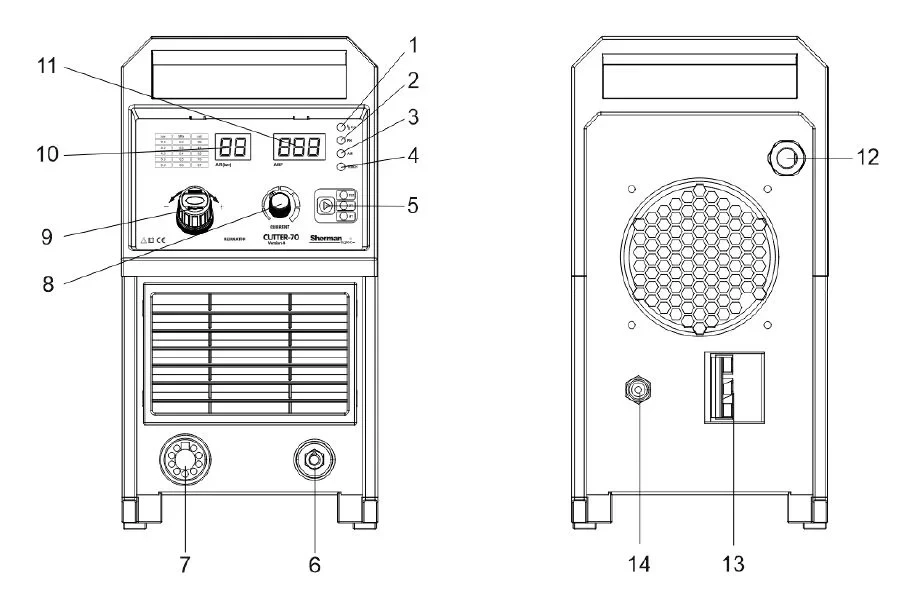

- LED für thermischen Schutz oder Fehlfunktion des Geräts
- LED für falsche Leistung
- Kontroll-LED für Luftdruck
- LED zur Anzeige einer nicht festgezogenen Schutzhülse im Plasmaschweißbrenner
- Schalter 2-Takt und 4-Takt/TEST
- Anschluss für Erdungskabel
- Anschluss für den Plasmaschweißbrenner
- Einstellknopf für den Schneidstrom
- Einstellknopf für den Luftdruck
- Anzeige für den Luftdruck
- Anzeige für den Schneidstrom

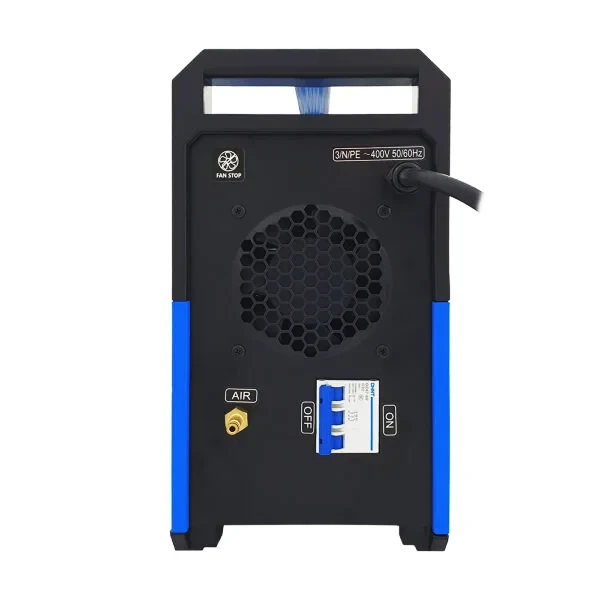

- Netzkabel
- Hauptschalter

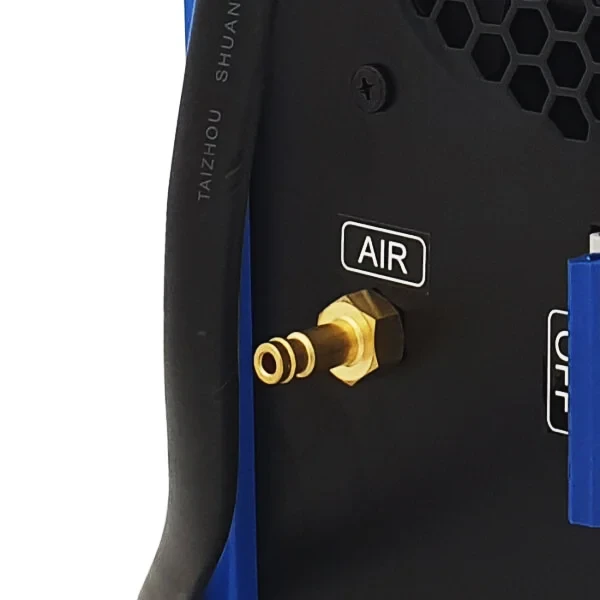

- Anschlussstutzen für Druckluft

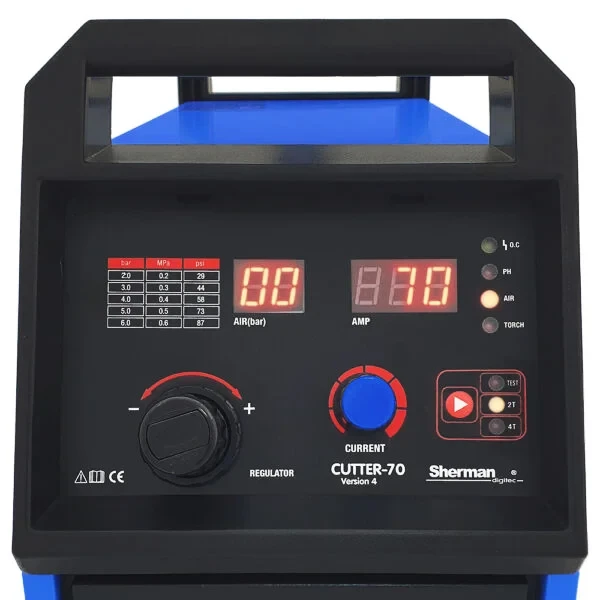

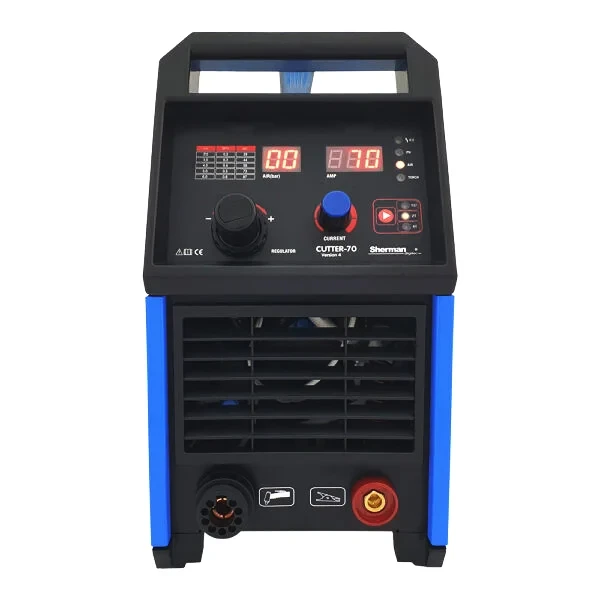

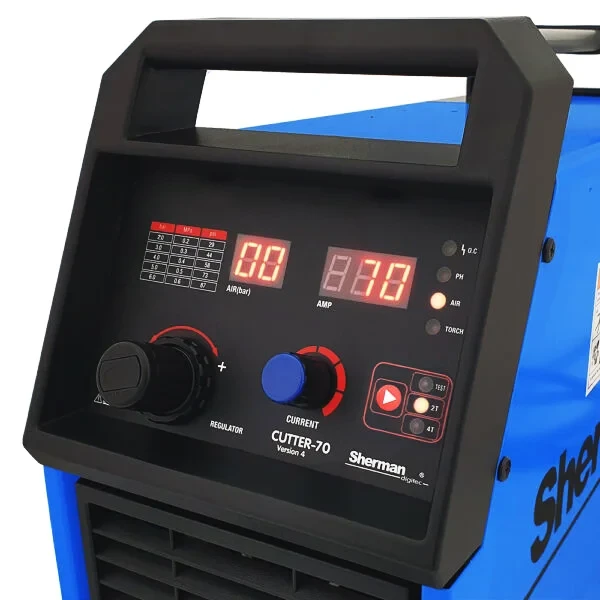

Bedieneinheit & Prozesssteuerung 2T / 4T / TEST
Die Frontsteuerung ermöglicht eine direkte Prozesskontrolle. Der 2T-Modus eignet sich für kurze Schnitte, während 4T den Dauerbetrieb ohne Halten des Tasters erlaubt. Die TEST-Funktion dient zur Prüfung und Spülung der Luftleitung.
- 2T / 4T Betriebslogik
- TEST zur Luftsystemprüfung
- Druckregelung direkt am Panel
- Digitale Anzeige für Strom & Druck
Die integrierte Sicherheitslogik überwacht Temperatur, Luftdruck und Brennerstatus in Echtzeit.

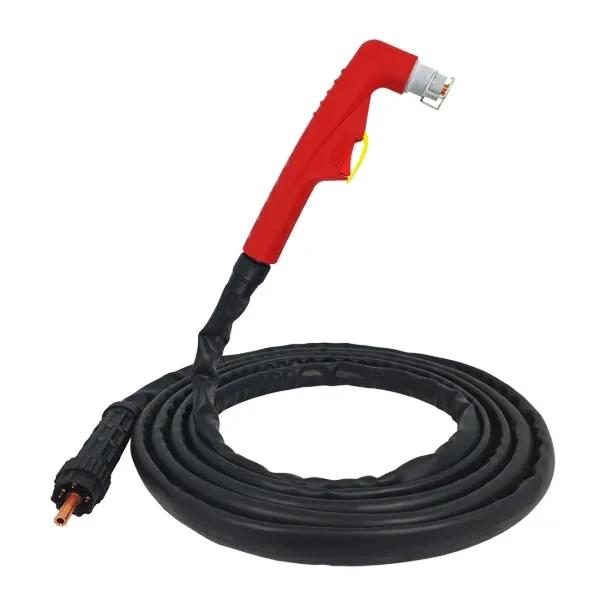

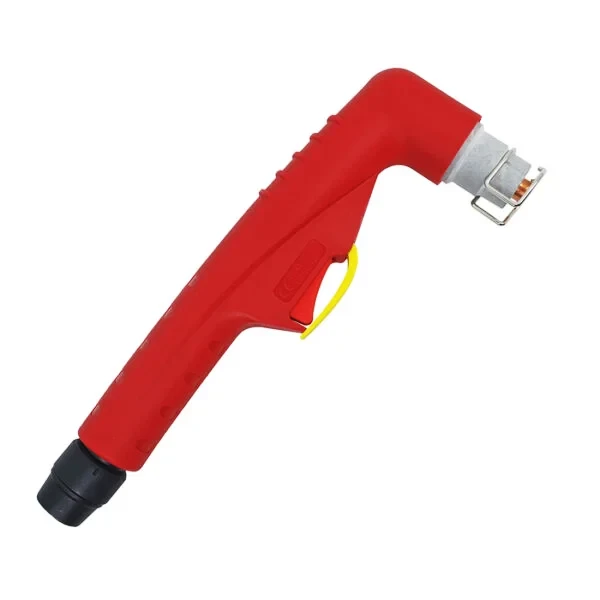

TRAFIMET A-81 Brenner & Luftsystem
Der 6 m lange Brenner im TRAFIMET-Standard bietet stabile Lichtbogenführung auch bei komplexen Schnittgeometrien. Die integrierte Luftregelung mit 4,5-5,0 bar Arbeitsdruck garantiert konstante Plasmabildung.
- Brenner: A-81 / 6 m
- Luftdruck: 4,5 - 5,0 bar
- Luftdurchfluss: 160 l/min
- Kontaktlose HF-Zündung
Die robuste Konstruktion reduziert Verschleißteilewechsel und erhöht die Prozesssicherheit im Dauerbetrieb.
Industrie & Anwendung in Werkstattprozessen
Das Gerät ist ausgelegt für professionelle Anwendungen in der Metallbearbeitung. Besonders geeignet für Montage, Reparatur, Stahlbau und Fertigungsprozesse.
Die kompakte Inverterbauweise senkt das Gewicht auf 19,4 kg und verbessert die Mobilität im täglichen Einsatz. Kein schweres Tragen mehr!

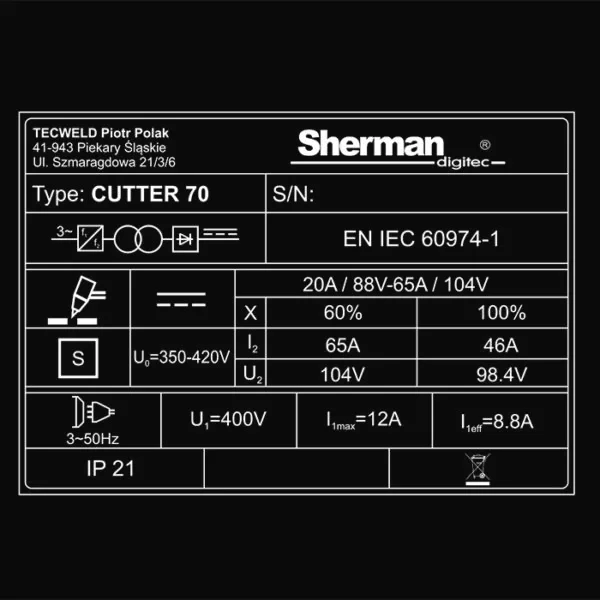

Technische Daten
- Einschaltdauer [%] 65 A (60%)
- Luftdurchsatz [l/min] 0,25 m3/min
- Max. Schnittleistung [mm] 23
- Anschlussspannung [V] 400 V / 50 Hz
- Max. Schneidstrom [A] 20-65
- Max. Aufnahmeleistung [kVA] 6,9
- Max. Stromaufnahme [A] 12
- Schutzart IP21S
- Netzabsicherung [A] 16 (verzögert)
- Gerätegewicht [kg] 19,4
- Abmessungen [mm] 570 x 255 x 490
