Die Einführung des Plasmaschneidens verändert die Metallbearbeitung in einer Werkstatt grundlegend. Das zeitaufwendige Schneiden von Blechen mit Trennscheiben kann durch ein deutlich schnelleres und präziseres Verfahren ersetzt werden. Im Unterschied zum autogenen Brennschneiden benötigt ein typischer Werkstatt-Plasmaschneider keine Brenngasflaschen, sondern arbeitet in der Regel mit elektrischer Energie und Druckluft. Gleichzeitig bleibt die Wärmeeinflusszone vergleichsweise schmal, wodurch sich thermische Verformungen des Werkstücks begrenzen lassen.
Für Einsteiger und Werkstattinhaber sind das Funktionsprinzip und die Auswahl des richtigen Geräts jedoch häufig nicht sofort verständlich. Worin unterscheiden sich HF-Zündung und pneumatische Blow-Back-Zündung? Welche Aufgabe übernimmt Hafnium in der Elektrode? Wie ist ein Plasmabrenner aufgebaut und welche Verschleißteile bestimmen die Schnittqualität? Dieser Ratgeber erklärt die Technik hinter modernen Plasmaschneidern und zeigt, worauf bei Auswahl, Bedienung und Wartung zu achten ist.
- Blow-Back statt HF bei empfindlicher Elektronik: Für CNC-Anwendungen und Arbeitsplätze mit störanfälliger Elektronik ist eine pneumatische Pilotlichtbogenzündung häufig die geeignetere Lösung, da sie keine hochfrequenten Zündimpulse erzeugt.
- Rolling Pierce schützt die Düse: Beim Durchstechen sollte der Brenner zunächst schräg angesetzt und erst nach dem Durchbruch senkrecht geführt werden. Dadurch trifft weniger flüssiges Metall auf die Düse.
- Trockene Druckluft ist entscheidend: Feuchtigkeit und Öl in der Luftleitung beschleunigen den Verschleiß von Elektrode und Düse und verschlechtern die Schnittqualität.
 |
 |
|---|---|

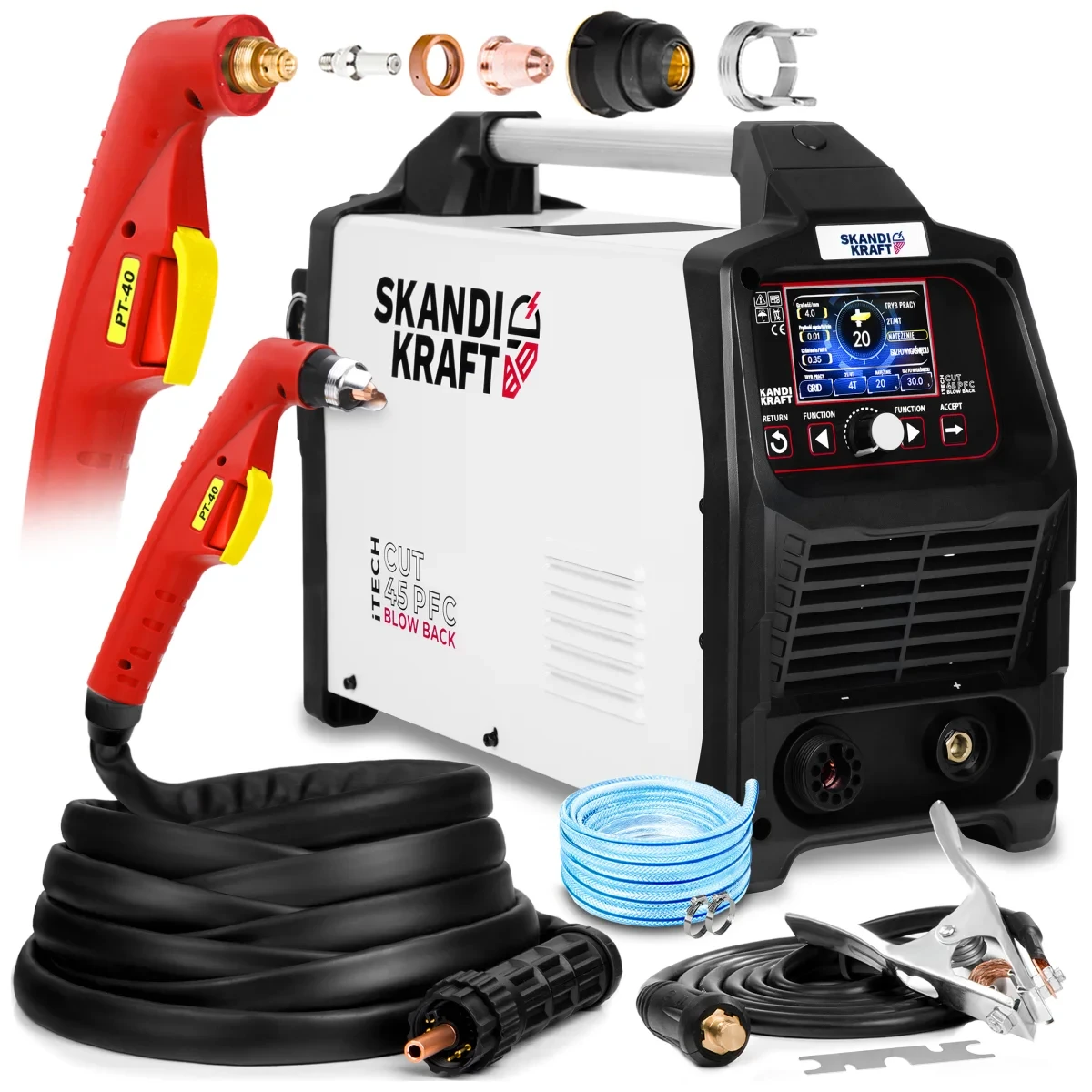

| Spartus EasyCUT 40E Plasmaschneider | SKANDI KRAFT iTECH CUT 45 PFC Inverter-Plasmaschneider |
Wie funktioniert ein Plasmaschneider?
Ein Plasmaschneider trennt elektrisch leitfähige Werkstoffe mit einem stark gebündelten Strahl aus ionisiertem Gas. In typischen Werkstattgeräten dient Druckluft als Prozessgas. Sie wird im Brenner durch einen elektrischen Lichtbogen stark erhitzt und in Plasma umgewandelt – einen elektrisch leitfähigen Zustand des Gases.
Der Prozess beginnt mit einem Pilotlichtbogen im Inneren des Plasmabrenners. Die durchströmende Druckluft wird erhitzt und ionisiert. Anschließend wird das Plasma durch die kleine Öffnung der Kupferdüse beschleunigt und als konzentrierter Strahl auf das Werkstück gerichtet.
Sobald der Plasmastrahl das mit der Masseklemme verbundene Metall erreicht, schließt sich der Hauptstromkreis. Das Material wird lokal aufgeschmolzen und durch die kinetische Energie der Druckluft aus der Schnittfuge herausgeblasen. Voraussetzung ist eine ausreichende elektrische Leitfähigkeit des Werkstoffs. Mit einem Plasmaschneider lassen sich daher unter anderem Kohlenstoffstahl, Edelstahl, Aluminium, Messing und Kupfer bearbeiten. Nichtleitende Materialien wie Glas, Holz oder Kunststoff eignen sich nicht für dieses Verfahren.
Weitere Anleitungen zu Einstellungen, Druckluft und Fehlerdiagnose finden Sie im Plasmaschneiden-Ratgeber.
Aufbau des Plasmaschneiders und Komponenten des Plasmabrenners
Die Stromquelle wandelt die Netzspannung in den für den Schneidprozess benötigten Gleichstrom um. Je nach Bauart regelt oder überwacht das Gerät zusätzlich die Druckluftversorgung. Der eigentliche Schneidprozess findet jedoch im Plasmabrenner statt.
Unabhängig davon, ob ein Brenner der Baureihe PT-80, P-80, IPT-40, Trafimet CB 50 oder ein markenspezifisches System eingesetzt wird, basiert sein Aufbau auf mehreren präzise aufeinander abgestimmten Komponenten:
- Plasmaelektrode: In der Spitze befindet sich meist ein Einsatz aus Hafnium oder einem vergleichbaren emissionsfähigen Werkstoff. Aus diesem Bereich wird der Lichtbogen emittiert. Mit zunehmender Betriebsdauer bildet sich ein Krater. Wird die Elektrode zu lange verwendet, kann der Lichtbogen auf den Kupferkörper übergehen und weitere Brennerteile beschädigen.
- Wirbelring: Dieses Bauteil versetzt die Druckluft in eine kontrollierte Rotationsbewegung. Dadurch wird der Plasmabogen stabilisiert, zentriert und gekühlt.
- Schneiddüse: Die Kupferdüse formt und bündelt den Plasmastrahl. Ihr Bohrungsdurchmesser muss zur eingestellten Stromstärke passen. Eine beschädigte oder oval ausgebrannte Öffnung führt häufig zu einem schrägen Schnitt.
- Schutzkappe: Das äußere Isolierelement hält die Bauteile zusammen und schützt den Brennerkopf vor Spritzern und mechanischen Beschädigungen.
Ein schräger Schnitt ist häufig ein Hinweis auf verschlissene Verschleißteile oder ungeeignete Einstellungen. Die häufigsten Ursachen beschreibt der Beitrag Warum schneidet ein Plasmaschneider schief und verbrennt die Düsen?
Lichtbogenzündung: HF-Zündung oder Blow-Back?
Die Art der Pilotlichtbogenzündung beeinflusst die Eignung des Geräts für bestimmte Arbeitsplätze und Anwendungen. Im Bereich moderner Schweißgeräte und Plasmaschneider kommen unterschiedliche Zündsysteme zum Einsatz. Beim Plasmaschneiden sind vor allem zwei Lösungen verbreitet:
- HF-Zündung: Ein Hochspannungsimpuls erzeugt den Pilotlichtbogen zwischen Elektrode und Düse. Das System ermöglicht eine schnelle berührungslose Zündung, kann jedoch elektromagnetische Störungen verursachen. Das ist besonders in der Nähe empfindlicher Steuerungen, Diagnosegeräte oder CNC-Elektronik relevant.
- Blow-Back-Zündung: Eine bewegliche Elektrode wird durch den Druckluftimpuls mechanisch von der Düse getrennt. Dabei entsteht der Pilotlichtbogen ohne hochfrequente Zündimpulse. Diese Technik eignet sich deshalb besonders für CNC-Anwendungen und störungsempfindliche Arbeitsumgebungen.
Blow-Back ist nicht automatisch in jeder Situation besser. Entscheidend sind der vorgesehene Einsatz, die Brennerkonstruktion, die Verfügbarkeit kompatibler Verschleißteile und die Anforderungen einer möglichen CNC-Steuerung.
Welcher Plasmaschneider passt zu Ihrer Werkstatt?
Vergleichen Sie Geräte für 230 V und 400 V, unterschiedliche Schneidströme sowie Modelle für Handbetrieb, mobile Einsätze und CNC-Anwendungen.
Wie schneidet man richtig mit Plasma?
Der Verschleiß von Elektrode und Düse gehört zu den wichtigsten Betriebskosten beim Plasmaschneiden. Häufig entstehen Schäden nicht durch einen Defekt des Geräts, sondern durch ungeeignete Druckluft, falsches Durchstechen oder einen inkorrekten Brennerabstand. Die folgenden Regeln helfen, Verschleißteile zu schonen und die Schnittqualität zu verbessern.
1. Material richtig durchstechen
Beim Durchstechen in der Mitte eines Blechs wird geschmolzenes Metall nach oben zurückgeschleudert. Wird der Brenner sofort senkrecht gehalten, können Spritzer direkt auf Düse und Schutzkappe treffen.
Beim sogenannten Rolling Pierce wird der Brenner zunächst in einem Winkel von ungefähr 45 bis 60 Grad angesetzt. Nach dem Zünden wird er kontrolliert in die senkrechte Position gebracht. Die Vorschubbewegung beginnt erst, wenn der Plasmastrahl das Material vollständig durchdrungen hat. Bei dicken Blechen müssen außerdem die vom Hersteller angegebenen Durchstechgrenzen beachtet werden.
2. Richtigen Abstand zum Blech einhalten
Ob die Düse das Werkstück berühren darf, hängt vom Brenner und vom verwendeten Schutzkappensystem ab. Bei Brennern ohne Drag-Shield wird häufig ein Abstand von etwa 1,5 bis 2,0 mm benötigt. Distanzfedern, Führungswagen und geeignete Kontaktkappen erleichtern eine gleichmäßige Brennerführung. Die Vorgaben des Geräte- und Brennerherstellers haben dabei Vorrang.
3. Schnittgeschwindigkeit anhand des Funkenbilds kontrollieren
Die optimale Vorschubgeschwindigkeit lässt sich am Verhalten der Funken unter dem Werkstück erkennen:
- Zu langsam: Die Schnittfuge wird unnötig breit, der Wärmeeintrag steigt und es bildet sich mehr Schlacke an der Unterkante.
- Zu schnell: Der Plasmastrahl durchdringt das Material nicht vollständig. Die Funken werden stark nach hinten abgelenkt oder treten teilweise nach oben aus.
- Passende Geschwindigkeit: Der Plasmastrahl durchdringt das Material vollständig und die Funken treten gleichmäßig leicht entgegen der Schnittrichtung aus.
Stromstärke, Luftdruck und Vorschubgeschwindigkeit müssen gemeinsam auf Materialart und Materialdicke abgestimmt werden. Konkrete Ausgangswerte finden Sie im Ratgeber Parameter beim Plasmaschneiden richtig einstellen.
4. Schnitt kontrolliert beenden
Am Ende einer Werkstückkante sollte der Brenner nicht unnötig lange mit eingeschaltetem Lichtbogen über das Material hinausgeführt werden. Der Lichtbogen verliert den Kontakt zum Werkstück und kann instabil werden. Je nach Gerät und Brennersystem wird der Taster deshalb kurz vor oder direkt beim Verlassen der Kante losgelassen.
5. Saubere und trockene Druckluft verwenden
Wasser, Öl und Partikel in der Druckluft verschlechtern die Schnittqualität und beschleunigen den Verschleiß von Elektrode und Düse. Ein geeigneter Wasserabscheider, Filter oder Lufttrockner gehört daher zur Grundausstattung. Wie Kompressorleistung, Liefermenge und Druck gewählt werden, erklärt der Beitrag Kompressor für einen Plasmaschneider auswählen.
Wie funktioniert ein Plasmaschneider?
Die Auswahl hängt vor allem von Materialdicke, gewünschter Schnittqualität, Einschaltdauer, Stromversorgung und Mobilität ab.
1. Plasmaschneider für 230 V
Diese Geräte eignen sich für mobile Arbeiten, Kfz-Reparaturen, Schlossereien und kleinere Werkstätten. Die tatsächlich mögliche Schnittstärke hängt vom Schneidstrom, von der Netzabsicherung und von der Qualität der Druckluft ab.
2. Plasmaschneider mit integriertem Kompressor
Modelle mit eingebautem Kompressor benötigen keine separate Druckluftquelle. Sie sind besonders praktisch für Außeneinsätze und wechselnde Arbeitsplätze, bieten jedoch je nach Konstruktion eine begrenztere Luftleistung als stationäre Anlagen.
3. Dreiphasige Plasmaschneider für 400 V
Für dickere Bleche, längere Einschaltdauer und intensive Werkstattarbeit werden leistungsstärkere Geräte mit 400-V-Versorgung eingesetzt. Sie bieten einen höheren Schneidstrom und größere Reserven bei anspruchsvollen Anwendungen.
4. Plasmaschneider für CNC-Anlagen
CNC-fähige Stromquellen verfügen je nach Modell über Anschlüsse für Startsignal, Lichtbogenstatus und geteilte Lichtbogenspannung. In Verbindung mit einer THC-Steuerung kann die Brennerhöhe während des Schneidens automatisch geregelt werden. Für solche Anwendungen sollte ein störungsarmes Zündsystem bevorzugt werden.
Eine Übersicht verschiedener Leistungsklassen und Bauformen finden Sie in der Kategorie Plasmaschneider.
Zusammenfassung
Ein Plasmaschneider arbeitet mit einem gebündelten Strahl aus ionisiertem Gas und ermöglicht das schnelle Trennen elektrisch leitfähiger Metalle. Für eine saubere Schnittkante sind nicht nur Schneidstrom und Geräteleistung entscheidend, sondern auch ein intakter Plasmabrenner, passende Verschleißteile, korrekt eingestellter Luftdruck und trockene Druckluft.
Wer einen neuen Plasmaschneider kaufen möchte, sollte neben der maximalen Schnittstärke auch Stromversorgung, Einschaltdauer, Zündsystem, Brennerstandard und Verfügbarkeit kompatibler Ersatzteile berücksichtigen. So lässt sich ein Gerät auswählen, das zur tatsächlichen Arbeit in Werkstatt, Montage oder CNC-Anlage passt.
Häufig gestellte Fragen zu Plasmaschneidern
Wie funktioniert ein Plasmaschneider?
Ein Plasmaschneider erzeugt einen elektrischen Lichtbogen, der Druckluft ionisiert und in einen stark gebündelten Plasmastrahl umwandelt. Dieser Strahl schmilzt elektrisch leitfähiges Metall lokal auf, während die Druckluft das flüssige Material aus der Schnittfuge bläst.
Welchen Luftdruck benötigt ein Plasmaschneider?
Der erforderliche Luftdruck hängt vom Gerät, vom Brenner und von der eingestellten Stromstärke ab. Bei vielen Werkstattgeräten liegt der Arbeitsbereich ungefähr zwischen 4 und 6 bar. Maßgeblich sind jedoch immer die Herstellerangaben. Ebenso wichtig ist eine ausreichende Liefermenge sowie saubere, trockene und ölfreie Druckluft.
Was ist der Unterschied zwischen HF-Zündung und Blow-Back-Zündung?
Bei der HF-Zündung wird der Pilotlichtbogen durch einen hochfrequenten Hochspannungsimpuls gezündet. Das funktioniert berührungslos, kann jedoch empfindliche Elektronik stören. Bei der Blow-Back-Zündung wird eine bewegliche Elektrode pneumatisch von der Düse getrennt. Dadurch entsteht der Pilotlichtbogen ohne hochfrequente Zündimpulse, was besonders bei CNC-Anwendungen von Vorteil ist.
Warum schneidet ein Plasmaschneider schräg?
Ein schräger Schnitt kann durch eine verschlissene oder beschädigte Düse, einen falschen Brennerabstand, zu hohen oder zu niedrigen Luftdruck, eine ungeeignete Vorschubgeschwindigkeit oder eine falsche Brennerhaltung entstehen. Zuerst sollten Elektrode und Düse kontrolliert und anschließend Luftdruck, Stromstärke und Schnittgeschwindigkeit geprüft werden.
Kann man Aluminium und Edelstahl mit einem Plasmaschneider schneiden?
Ja. Plasmaschneider können grundsätzlich alle ausreichend elektrisch leitfähigen Metalle trennen, darunter Baustahl, Edelstahl, Aluminium, Messing und Kupfer. Schnittqualität und mögliche Materialstärke hängen von Geräteleistung, Brenner, Druckluft und den eingestellten Parametern ab.
